Controllore di pressione 20700100

Panoramica

• Pacchetto completo per il controllo di processi in vuoto fine nei laboratori chimici; campo di regolazione continuo dalla pressione atmosferica fino a 1 x 10^-3 mbar.
• Interfaccia grafica utente per un funzionamento intuitivo.
• Applicazioni predefinite per risultati riproducibili e avviamento rapido.
• Editor di applicazioni per creare o modificare sequenze di processo.
• Manometro VACUU·VIEW extended con ampia gamma di misura, resistenza chimica e robustezza meccanica.

Dettagli del prodotto
Il pacchetto di controllo VACUU·SELECT fornisce una soluzione di regolazione semplice da usare per processi fino a 1 x 10^-3 mbar. Il pacchetto include il controller VACUU·SELECT con il manometro VACUU·VIEW extended, una elettrovalvola di isolamento resistente ai prodotti chimici (VV-B 15C) e gli accessori di collegamento necessari per sistemi con flange piccole (KF). La configurazione KF DN 16 è compatibile con le pompe a palette RE / RZ 2.5 fino a RE / RZ 6 e con la pompa HYBRID RC 6. Il controller dispone di un'interfaccia grafica basata su applicazioni; le applicazioni predefinite possono essere modificate e possono essere create nuove applicazioni per adattarsi ai requisiti del processo. La valvola in linea e il sensore forniti vengono configurati automaticamente tramite il sistema VACUU·BUS per l'integrazione plug-and-play.

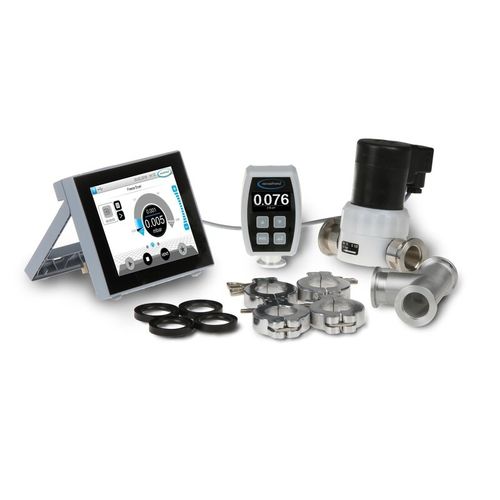

Elementi forniti

• Controller di vuoto VACUU·SELECT (senza sensore di vuoto interno né valvola di aerazione) con VACUU·VIEW extended e alimentatore.
• Elettrovalvola VV-B 15C, KF DN 16.
• Raccordo a T KF DN 16 e bocchello per tubo DN 10 mm (PP).
• Anelli di serraggio e centraggio; pronti all'uso; forniti con manuale.

Specifiche tecniche

• Codice articolo: 20700100
• Limite superiore di misura: 1100 mbar (825 torr).
• Limite inferiore di misura: 1 x 10^-3 mbar (1 x 10^-3 torr).
• Limite superiore di controllo: 1000 mbar (750 torr).
• Limite inferiore di controllo: 1 x 10^-3 mbar (1 x 10^-3 torr).
• Principio di misura: sensore a membrana in ceramica + sensore Pirani con rivestimento in ceramica.
• Precisione: ±15% del valore indicato in 0,01–5 mbar; ±3 mbar per > 5 mbar.
• Sensore di vuoto: VACUU·VIEW extended.
• Coefficiente di temperatura: ±0,2 mbar/hPa / 0,15 torr /K.
• Collegamento vuoto: flangia piccola KF DN 16 / bocchello DN 10 mm.
• Valvola di ventilazione: No.
• Temperatura di immagazzinamento: -10 °C a 60 °C.
• Temperatura ambiente di esercizio: 10 °C a 40 °C.
• Temp. max del fluido (continuo): 40 °C; max periodo breve: 80 °C.
• Materiale della scocca esterna: plastica robusta con buona resistenza chimica.
• Classe di protezione (IEC 60529): IP 40; fronte: IP 41.
• Classe di protezione (UL50E): Type 1; fronte Type 2.
• Dimensioni (L x P x H): 152 mm x 127 mm x 41 mm.
• Peso: 0,6 kg.
• Corrente max VACUU·BUS (24 V DC): 4 A.
• Lunghezza cavo di collegamento: 2 m.
• Interfacce: Ethernet (RJ45) Modbus TCP; USB (Type A) per trasferimento dati e aggiornamento software; RS-232 tramite adattatore aggiuntivo.
• Certificazione NRTL: Sì.
