Unità di distribuzione di ossigeno QRI-04 series

N2OCO2a muro

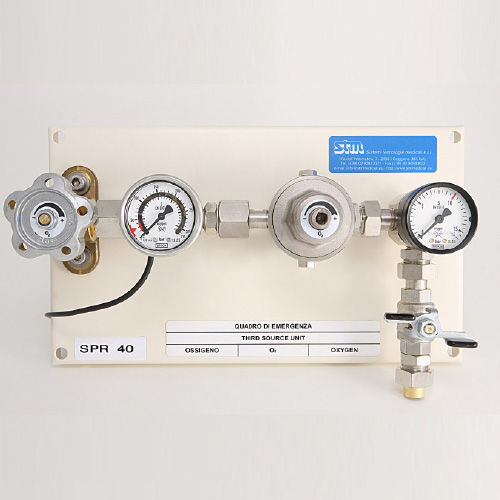

I QUADRI EMERGENZA DI 1° STADIO (TERZA FONTE) sono progettati e costruiti nel rispetto della direttiva 93/42 CEE e s.m.i. e delle sue norme armonizzate ISO 7396-1 e UNI EN ISO 10524-2. I quadri di riduzione singoli di 1° stadio sono normalmente utilizzati come terza fonte di emergenza per le centrali in bombole. I quadri singoli di 1° Stadio hanno struttura in acciaio inox verniciato. . Valvola di intercettazione alta pressione in ingresso a doppio stelo per ridurre l’attrito nelle manovre di apertura e chiusura. . Manometro con contatto di allarme in discesa a 20/30 bar a seconda del gas medicinale di alimentazione e segnalazione di rampa scarica. . Riduttori di alta portata con corpo in ottone stampato a caldo. . Manometro con scala 0-16 bar per visualizzare la pressione in uscita dal riduttore. Tutti i manometri sono dotati di vetro di sicurezza. Il riduttore è dotato di membrana in PTFE. Valvola di sicurezza montata direttamente sul riduttore. Valvola di bassa pressione in ottone con sfera in acciaio inox montata a valle del riduttore.
