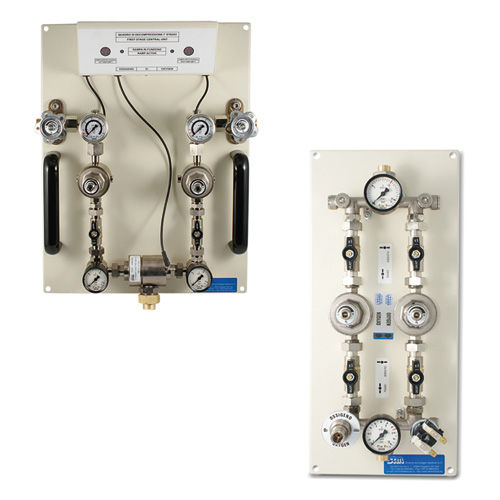

Unità di distribuzione di ossigeno APR 40 PLUS

CO2N2Oa muro

L’UNITA’ DI DECOMPRESSIONE A DOPPIO STADIO AD INVERSIONE AUTOMATICA mod. APR 40 PLUS per centrali gas medicinali in bombole è progettata e costruita nel rispetto della direttiva 93/42 CEE e s.m.i. e delle sue norme armonizzate ISO EN 7396-1, EN 10524-2, EN 737-3 e in accordo con HTM 02-0 LE UNITA’ DI DECOMPRESSIONE A DOPPIO STADIO AD INVERSIONE AUTOMATICA mod. APR 40 possono essere utilizzate come fonte primaria e secondaria oppure, in caso di presenza di una sorgente principale (evaporatore, gruppo di miscelazione, gruppo di produzione aria medicale con compressori ecc.) possono essere utilizzate come fonte secondaria e di riserva. Le unità di riduzione e doppio stadio hanno il compito e lo scopo di ridurre la pressione delle bombole (210 bar) alla pressione di utilizzo di linea (5 o 6 bar). Adottando questa tipologia di apparecchiatura la riduzione della pressione di linea, corrispondente alla pressione di utilizzo delle unità terminali, è disponibile direttamente in uscita dall’unità stessa e non necessita di ulteriori riduzioni in reparto IL PRIMO STADIO DI RIDUZIONE Il primo stadio di riduzione, costituito da 2 riduttori in esercizio alternativo tra loro, provvede ad apportare una riduzione iniziale della pressione delle bombole da 210 bar ad una pressione di 10 Bar. L’alternanza di servizio tra le due fonti è effettuata automaticamente tramite l’inversore pneumatico posto all’uscita dei due riduttori. Questo permette il passaggio da una fonte all’altra attraverso il pistone pneumatico ( inversore automatico ) che si sposta al variare della pressione in uscita del riduttore. Ogni riduttore ha una portata di 40 Nmc/h ad una pressione di 10 Bar
