Sensore di gas SONOCHECK® ABD

per il settore medicoin miniaturaad ultrasuoni

Descrizione del prodotto

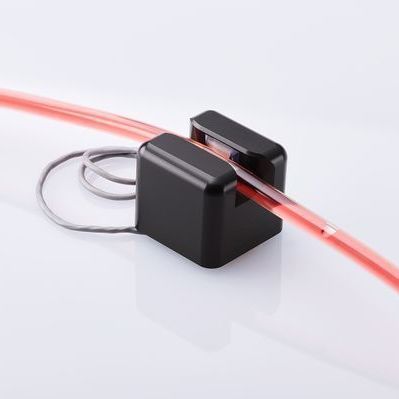

I sensori di bolle d'aria SONOCHECK, modelli ABD05 e ABD07, sono progettati per applicazioni medicali con requisiti di sicurezza elevati. I sensori rilevano in modo non a contatto bolle d'aria e gas in tubi attraversati da fluidi come sangue, plasma, acqua o soluzioni saline e forniscono inoltre segnalazione bagnato/asciutto. Nelle applicazioni mediche i sensori servono principalmente a proteggere il paziente da infusioni d'aria pericolose.

Vantaggi del prodotto

• Diversi concetti di sicurezza
• Misurazione ultrasonica senza contatto
• Non è richiesto un mezzo di accoppiamento
• Design compatto e modulare
• Elettronica integrata; nessuna scheda elettronica esterna richiesta
• Rilevamento di microbolle specifico per l'applicazione
• Senza manutenzione e senza usura
• Software opzionale per la configurazione e il test dei sensori

Caratteristiche
Integrazione Plug & Play semplice

• Design compatto e modulare per applicazioni con elevati requisiti igienici
• Inserimento semplice dei tubi nel sensore senza mezzo di accoppiamento
• Adattamento automatico alle condizioni acustiche dinamiche

Sensori intelligenti con architettura di sicurezza moderna

• Tecnologia di trasmissione ultrasonica intelligente
• Design a canale singolo con autotest ciclico (a seconda del tipo)
• Architettura di sicurezza fail-safe avanzata con autotest continui senza intervalli ciechi (a seconda del tipo)
• Progettazione ridondata con due ceramiche riceventi ed elettroniche (a seconda del tipo)
• Algoritmo asimmetrico per l'adattamento dinamico e l'ottimizzazione dello stato operativo

Ambiti di applicazione

• Dialisi e trasfusioni
• Macchine cuore-polmone e ECMO
• Separatori di sangue
• Pompe medicali (infusione, cardiache, nutrizione, mezzi di contrasto)
• Sistemi diagnostici
• Trasporto di organi e medicina dei trapianti

Dati tecnici (estratto)
Caratteristica | SONOCHECK ABD05 | SONOCHECK ABD07
Autotest ciclico | ✓ | ✓
Architettura fail-safe | ✓ | -
Elettronica integrata | ✓ | ✓
Alimentazione | 5 VDC | 5 VDC
Software | ✓ | ✓
Uscite - TTL Logic | ✓ | ✓
Uscite - Seriale | ✓ | ✓
Uscite - PWM | ✓ | ✓
Certificazione RoHS / REACH | ✓ | ✓
Miniaturizzazione | - | ✓

Caratteristiche / Specifiche tecniche

• Serie/modelli: SONOCHECK ABD05, SONOCHECK ABD07 (parte della serie SONOCHECK® ABD)
• Rilevamento ultrasonico senza contatto di bolle d'aria e gas nei tubi
• Esempi di mezzi rilevabili: sangue, plasma, acqua, soluzioni saline
• Segnalazione bagnato/asciutto disponibile
• Funzioni di sicurezza: autotest ciclico; a seconda del modello architettura fail-safe e hardware ridondante
• Uscite: TTL logic, interfaccia seriale, PWM
• Elettronica integrata; nessuna scheda elettronica esterna richiesta
• Alimentazione: 5 VDC
• Conforme RoHS / REACH
• Senza manutenzione e senza usura
