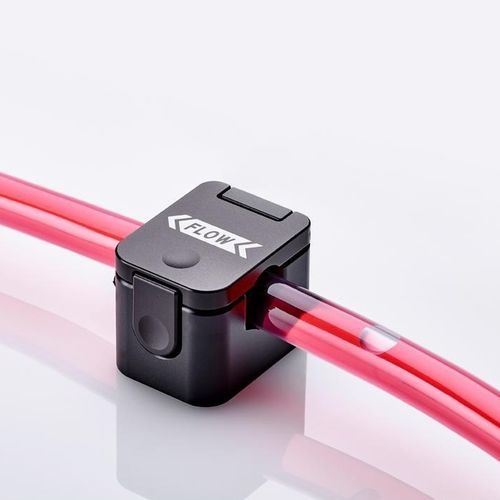

Sensore di portata SONOFLOW® CO.56 Pro V2.0

per il settore medicoad ultrasuoni

Panoramica
I sensori ibridi SONOFLOW® CO.56 Pro V2.0 e SONOFLOW® CO.56 combinano una misura accurata del flusso e un'affidabile rilevazione di bolle d'aria in tubazioni mediche piene di liquido. Questi sensori clamp-on non invasivi e senza contatto consentono un'integrazione semplice: si agganciano alla tubazione o si montano su dispositivi medici senza contatto con il fluido e sono progettati per soddisfare elevati requisiti di sicurezza in ambito medicale. Elettronica integrata e elaborazione onboard garantiscono un ingombro molto ridotto.

Vantaggi del prodotto

• Misura del flusso combinata con rilevamento delle bolle d'aria
• Monitoraggio dei fluidi non invasivo e ad alta precisione
• Rilevamento senza contatto delle bolle d'aria nei sistemi tubolari
• Progettato specificamente per applicazioni medicali
• Lunga durata e elettronica integrata (nessuna scheda elettronica esterna richiesta)

Caratteristiche principali

• Sensore ibrido: misura del flusso e rilevamento delle bolle simultanei
• Versione leggera sospesa per posizionamento sulla tubazione (SONOFLOW® CO.56 Pro V2.0)
• Versione compatta per montaggio fisso su dispositivi medicali (SONOFLOW® CO.56)
• Diverse dimensioni del sensore per coprire una vasta gamma di diametri di tubazioni mediche standard
• Scheda elettronica integrata e microprocessore
• Interfaccia seriale RS-485 (gestione fino a 12 sensori)
• Strumento software opzionale per parametrizzazione e visualizzazione

Sicurezza e progettazione

• Architettura fail-safe con autotest ciclici e watchdog che garantiscono uscite funzionali in caso di errore
• Procedura di test iniziale dopo l'accensione o il reset del software
• Elevata stabilità elettromagnetica e isolamento fino a 1000 V (funzionalità di sicurezza avanzate per SONOFLOW® CO.56 Pro V2.0)
• Classificazione: CF (cardiac floating) per SONOFLOW® CO.56 Pro V2.0
• Nessuna parte meccanica a contatto con il fluido (protezione delle cellule ematiche; contribuisce a garantire la sterilità del sistema)

Elettronica e principio di misura

• Scheda elettronica integrata e microprocessore
• Interfaccia RS-485 per rete e funzionamento di più sensori
• Misura bidirezionale del flusso basata sul principio del tempo di transito ultrasonico
• Rilevamento delle bolle tramite tecnologia di trasmissione

Applicazioni

• Sistemi di supporto vitale extracorporeo (ECLS)
• Macchine cuore-polmone e ECMO
• Sistemi di supporto cardiaco
• Sistemi di perfusione
• Sistemi di trasporto organi
• Dispositivi per chirurgia robot-assistita

Download (documentazione prodotto disponibile)
Sono disponibili flyer, brochure e schede tecniche per SONOFLOW® CO.56 Pro V2.0 e SONOFLOW® CO.56.

Caratteristiche tecniche

• Principio di misura: Ultrasuoni
• Metodo di misura: Combinazione di misura del flusso e rilevamento delle bolle
• Installazione: SONOFLOW® CO.56 Pro V2.0 — sospeso sulla tubazione, opzione di integrazione; SONOFLOW® CO.56 — integrato / montaggio fisso
• Tubazioni (esempi): SONOFLOW® CO.56 Pro V2.0 — 1/4" × 1/16" | 1/4" × 3/32" | 3/8" × 3/32"; SONOFLOW® CO.56 — 4 mm ... 16 mm
• Materiale - Tubo: PVC; SONOFLOW® CO.56 compatibile anche con silicone, PTFE, PFA, FEP, TPE, Tygon, PE, ecc.
• Materiale - Sensore: Alluminio (CO.56 Pro V2.0: nero; CO.56: rosso, grigio)
• Peso: CO.56 Pro V2.0 — circa 100 g; CO.56 — circa 120 g ... 145 g a seconda della dimensione
• Interfacce: RS-485
• Grado di protezione: IP67
• Normative di sicurezza: IEC 60601-1 (sicurezza medica, 3ª ed.), IEC 60601-1-2 (EMC, 4ª ed.), IEC 61157 (emissione acustica), RoHS 2011/65/EU
