Cavo medico

4 cavi

Breve descrizione

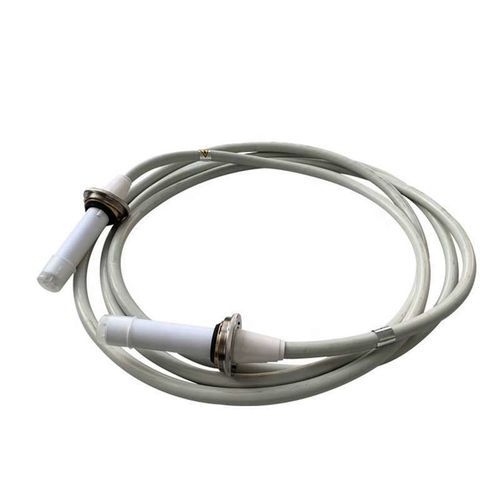

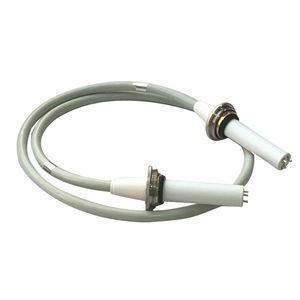

Cavo ad alta tensione per collegamento DC tra tubo a raggi X e generatore. Adatto a sistemi X‑ray medicali e industriali (mobile/portatile, DR, CT, C‑arm, angiografia) e a strumenti di prova HV a bassa potenza. Disponibile con connettori dritti o angolati.

Caratteristiche

• Compatibile con sistemi X‑ray in stato di alta tensione DC (apparecchiature medicali e NDT industriale, DR, CT).
• Varianti: 75 kV per tensioni di tubo < 150 kV; 90 kV per tensioni fino a 150 kV e applicazioni in movimento.
• Collega il tubo a raggi X al generatore HV.
• Stili di connettore: dritto o angolato.
• Lunghezze personalizzate e accessori ordinabili separatamente.
• Raggio di curvatura minimo in servizio: ≥ 66 mm.

Specifiche
Fare riferimento al diagramma della sezione HV per la tabella. Temperatura d'esercizio: -40 °C a 70 °C.
Lunghezza standard: 3 m (lunghezze personalizzabili).

Dati elettrici
Tensione nominale: 75 kV DC
Resistenza schermatura: 0,010 Ohm/m
Copertura treccia di schermatura: >95%
Capacità del cavo: < 120 pF/m

Tensioni di prova
Isolamento HV (prova): 90 kV DC
Isolamento LV (prova): 500 Vac

Dati meccanici: Cavo
Diametro esterno: 16,5 mm ± 0,5 mm
Raggio di curvatura: > 150 mm (minimo meccanico)
Conduttore bassa tensione: 2 × 1,5 mm²
Conduttore comune: 2 × 0,75 mm²
Resistenza conduttore: 0,013 Ohm/m
Colore guaina: grigio chiaro (PVC, spessore 1,5 ± 0,3 mm)

Dati meccanici: Spina

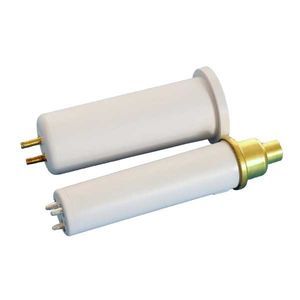

Tipo contatto: contatto multiplo 8 punti
Temp. max: 110 °C
Flange: smontabili
Lunghezza manica (corta): 34 mm
Diametro spina piccolo: 40 mm
Connessione senza saldatura per massa EMC

Specifiche cavo (sintesi)

• Tipi: 75/90 kV, connettori dritti o angolati
• Esempi di riferimento: 75 kV CA1–CA11; 75/90 kV Straight‑CA11
• Sezione nominale conduttore: ≈ 1,8 mm² (rame stagnato)
• Colore isolamento HV: bianco (elastomero)
• Guaina: PVC grigio, spessore 1,5 ± 0,3 mm; diametri tipici 18,5 ± 0,5 mm o 14,5 ± 0,5 mm secondo il tipo

Uso / Scenari d'uso
La guaina deve essere liscia e di diametro uniforme senza giunzioni, bolle o protuberanze. Densità della treccia di schermatura ≥ 90%. Spessore minimo di isolamento e guaina ≥ 85% dello spessore nominale. L'isolamento tra anima e conduttore isolato e tra anima e massa deve resistere a 1,5 kV AC per 10 minuti senza guasto. L'isolamento tra anima e schermatura deve resistere a 90 kV DC per 15 minuti senza guasto. Il corpo della spina deve superare prove di caduta ripetute (≥ 1000 cadute) senza danni. Resistenza DC del conduttore e del cavo di massa ≤ 11,4 ± 5% Ω/m. Resistenza d'isolamento dell'anima ≥ 1000 MΩ·km. Cavo e componenti conformi a RoHS 3.0 e REACH.

Imballaggio e consegna
Imballo: cartone impermeabile. Dimensioni imballo: 51 cm × 50 cm × 14 cm. Peso lordo: 12 kg; peso netto: 10 kg. Immagini disponibili nella scheda prodotto.

Tempi di consegna

• 1–10 pz: ca. 3 giorni
• 11–20 pz: ca. 7 giorni
• 21–200 pz: ca. 15 giorni
• >200 pz: da concordare

Caratteristiche tecniche / specifiche

• Tensione nominale: 75 kV DC
• Isolamento HV (prova): 90 kV DC
• Isolamento LV (prova): 500 Vac
• Resistenza schermatura: 0,010 Ohm/m
• Copertura treccia: >95%
• Capacità del cavo: < 120 pF/m
• Diametro esterno: 16,5 mm ± 0,5 mm
• Raggio di curvatura: > 150 mm
• Conduttore LV: 2 × 1,5 mm²; conduttore comune: 2 × 0,75 mm²
• Resistenza conduttore: 0,013 Ohm/m
• Guaina: PVC grigio chiaro, spessore 1,5 ± 0,3 mm
• Spina: 8 punti di contatto, flange smontabili, Tmax 110 °C
• Lunghezza standard: 3 m (lunghezze personalizzabili)
