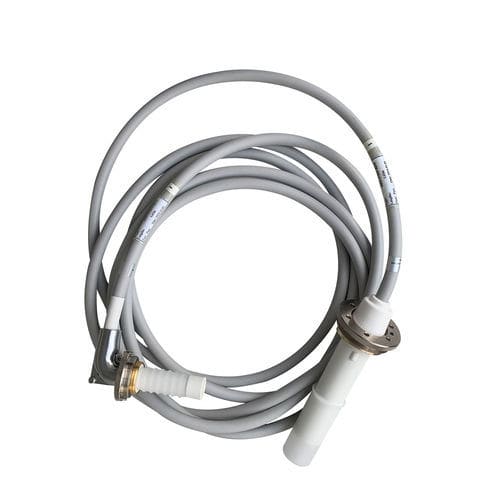

Cavo medico

a presa4 cavi

Breve descrizione Il cavo ad alta tensione collega il generatore di alta tensione e la testata del tubo a raggi X nelle macchine a raggi X di grandi e medie dimensioni. La funzione è quella di inviare l'alta tensione emessa dal generatore di alta tensione ai due poli del tubo a raggi X e di inviare la tensione di riscaldamento del filamento al filamento del tubo a raggi X. Classificazione La struttura dei cavi ad alta tensione: in base alla disposizione delle linee centrali, si distinguono due tipi: coassiali (concentrici) e non coassiali (non concentrici). Precauzioni per l'uso

• Evitare una piegatura eccessiva. Il raggio di curvatura non deve essere inferiore a 5-8 volte il diametro del cavo per evitare crepe e ridurre la resistenza dell'isolamento.
• Mantenere sempre il cavo asciutto e pulito per evitare l'erosione da parte di olio, umidità e gas nocivi per prevenire l'invecchiamento della gomma.
• Gli accessori per i cavi possono essere ordinati separatamente.
• Quando si utilizza il cavo ad alta tensione, il raggio di curvatura non deve essere inferiore a 66 mm.

Caratteristiche tecniche / Dati principali Dati elettrici: Tensione nominale: 75kVdc Resistenza dello schermo: 0.010 Ohm/m Copertura treccia di schermatura: >95% Capacità del cavo: < 120 pF/m Tensioni di prova: Isolamento ad alta tensione: 90kVdc Isolamento a bassa tensione: 500 Vca Dati meccanici: Cavo: Diametro esterno: 16,5 mm ±0,5 mm Raggio di curvatura: > 150 mm Conduttore di bassa tensione: 2 x 1,5 mm² Conduttore comune: 2 x 0,75 mm² Resistenza del conduttore: 0.013 Ohm/m Colore della guaina del cavo: Grigio chiaro Dati meccanici: Spina: Pin a contatto multiplo: contatto a 8 punti Temperatura max. Temperatura: 110 °C Flange: Smontabile Manicotto estremamente corto: 34 mm Diametro piccolo della spina: 40 mm Connessione senza saldatura: (messa a terra EMC) Specifiche del cavo (sintesi) Specifiche del cavo: 75/90KV dritto/arcobaleno - 75KV CA1-CA11 - 75/90KV dritto-CA11 Sezione nominale del conduttore: 1.8 mm² (tipico) - Materiale: Rame stagnato - Torsione: Sinistra Isolamento ad alta pressione: colore bianco - Materiale: Elastomero Materiale della guaina: PVC - Spessore della guaina: 1,5 ± 0,3 mm - Esempi di diametro della guaina: 18.5 ± 0,5 mm, 14,5 ± 0,5 mm (varianti) Uso / Scenario d'uso L'aspetto della guaina del cavo deve essere liscio e di diametro uniforme, senza giunzioni, bolle o protuberanze. La densità della schermatura non deve essere inferiore al 90%. Lo spessore minimo dell'isolamento e della guaina del cavo deve essere pari ad almeno l'85% dello spessore nominale. L'isolamento tra l'anima e il filo isolato e tra l'anima e il cavo di terra deve resistere a 1,5 kV in corrente alternata per 10 minuti senza guasti. L'isolamento tra il nucleo e lo schermo deve resistere a 90 kV in corrente continua per 15 minuti senza guasti. Il corpo della spina deve resistere ad almeno 1000 test di caduta senza subire danni. Resistenza CC del conduttore e del cavo di terra: non superiore a 11,4 + 5% Ω/m. Resistenza di isolamento del filo del nucleo isolante: non inferiore a 1000 MΩ-Km. Il cavo e ogni sua parte devono soddisfare i requisiti RoHS e REACH. Imballaggio e consegna Imballaggio del cavo ad alta tensione: Cartone impermeabile Dimensioni dell'imballaggio: 51 cm × 50 cm × 14 cm Peso lordo: 12 KG - Peso netto: 10 KG Tempi di consegna (stimati): Quantità 1-10 → 3 giorni - 11-20 → 7 giorni - 21-200 → 15 giorni - >200 → Da negoziare Caratteristiche/specifiche tecniche

• Marchio: Newheek
• Modello / Denominazione commerciale: Cavo medico a gomito ad alta tensione
• Specifiche disponibili: 75KV, 90KV
• Tensione nominale: 75 kV DC
• Test di isolamento ad alta tensione: 90 kV DC
• Isolamento a bassa tensione: 500 Vac
• Resistenza dello schermo: 0.010 Ohm/m
• Copertura treccia di schermatura: >95%
• Capacità del cavo: < 120 pF/m
• Diametro esterno (tipico): 16.5 mm ±0,5
• Raggio di curvatura (consigliato): >150 mm (la nota di utilizzo minimo indica anche ≥66 mm)
• Conduttore a bassa tensione: 2 x 1,5 mm²
• Conduttore comune: 2 x 0,75 mm²
• Materiale conduttore: Rame stagnato
• Resistenza del conduttore: 0.013 Ohm/m
• Colore guaina cavo: Grigio chiaro
• Materiale guaina: PVC - Spessore guaina: 1,5 ±0,3 mm
• Pin di contatto multiplo: 8 punti di contatto
• Max. Temperatura di esercizio: 110 °C
• Flange: Smontabile
• Manicotto estremamente corto: 34 mm - Diametro spina piccolo: 40 mm
• Connessione senza saldatura: Messa a terra EMC
• Conformità: Requisiti RoHS e REACH
