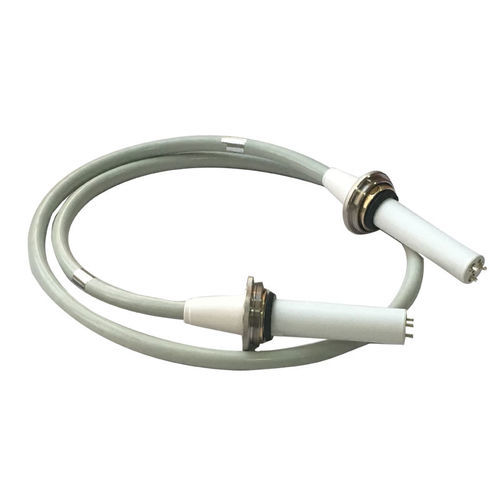

Cavo medico NK-75KVDC

Applicazioni: - Macchine a raggi X mediche come macchine a raggi X mobili, portatili, standard, DR, diagnostiche, braccio a C, braccio a U, ecc. - Apparecchiature di tomografia computerizzata (CT) e angiografia. - Apparecchiature industriali e scientifiche a raggi X o a fascio di elettroni, come la microscopia elettronica e le apparecchiature di diffrazione a raggi X. Introduzione al cavo ad alta tensione 75KV Classificazione del cavo ad alta tensione 75KV Cavo ad alta tensione in grandi e medie macchine a raggi X, collegato con generatore ad alta tensione e testa del tubo a raggi X. La funzione è inviare l'uscita ad alta tensione del generatore ad alta tensione ai due poli del tubo a raggi X e inviare la tensione di riscaldamento del filamento al filamento del tubo a raggi X. La struttura del cavo ad alta tensione: secondo la disposizione delle linee centrali, ci sono tipi coassiali (cerchio concentrico) e non coassiali (cerchio non concentrico). Precauzioni per l'uso del cavo ad alta tensione 75KV: - Evitare piegature eccessive. Il raggio di curvatura non deve essere inferiore a 5-8 volte il diametro del cavo, per non causare crepe e ridurre la resistenza dell'isolamento. - Mantenere generalmente il cavo asciutto e pulito, evitare olio, umidità ed erosione da gas nocivi, per non invecchiare la gomma. - Gli accessori del cavo possono essere ordinati separatamente. - Quando si utilizza il cavo ad alta tensione, il raggio di curvatura non deve essere inferiore a 66 mm. Parametri tecnici: Modello I principali parametri conduttore Sezione nominale: 1,88 mm² Materiale: rame stagnato Messa a terra: a sinistra Isolamento ad alta tensione Diametro: 14,7 ±0,3 mm Colore: Bianco Materiale: elastomero guaina Colore: Grigio Materiale: PVC Spessore: 1,5 ±0,3 Diametro: 18,5 ±0,5 mm Scenario d'uso: - L'aspetto della guaina del cavo deve essere liscio, di diametro uniforme, senza giunti, bolle, protuberanze e altri fenomeni indesiderati. - La densità dello schermo intrecciato non è inferiore al 90%. - Lo spessore minimo dell'isolamento del cavo e della guaina deve essere almeno l'85% in più rispetto allo spessore nominale. - L'isolamento tra il nucleo e il filo isolato, l'isolamento tra il nucleo e il cavo di terra deve essere in grado di sopportare AC 1,5KV e mantenere 10 minuti senza essere scomposto. - L'isolamento tra il nucleo e lo schermo deve essere in grado di sopportare DC 90 KV e mantenere 15 minuti senza essere scomposto. - Il corpo della spina deve essere in grado di sopportare almeno 1000 prove di caduta senza danni. - La superficie di ogni placcatura deve essere pulita e brillante. - La resistenza DC del conduttore e del cavo di terra non deve superare 11,4 + 5%Ω/m. - La resistenza di isolamento del filo di nucleo isolato non deve essere inferiore a 1000MΩ•Km. - Il cavo e ogni parte devono soddisfare i requisiti relativi a Rohs 3.0. L'ottone è inferiore a 0,1wt. - Il cavo e ogni parte devono soddisfare i requisiti relativi a Reach. Imballaggio e consegna: - Imballaggio per cavo ad alta tensione: Cartone impermeabile - Dimensioni dell'imballaggio: 51cm x 50cm x 14cm - Peso lordo: 12KG; Peso netto: 10KG - Porti: weifang, qingdao, shanghai, pechino Tempo di consegna: Quantità (Pezzi) 1 - 10 11 - 20 21 - 200 >200 Tempo stimato (giorni) 3 7 15 Da negoziare Forza dell'azienda: - Produttore originale di accessori per macchine a raggi X, interruttore manuale e interruttore a pedale per oltre 16 anni. - I clienti possono trovare tutti i tipi di parti di macchine a raggi X qui. - Offrire supporto tecnologico online. - Promettere qualità superiore del prodotto con il miglior prezzo e servizio. - Supportare l'ispezione di terze parti prima della consegna. - Assicurare il tempo di consegna più breve. Caratteristiche / Specifiche tecniche: - Nome del prodotto: Cavo ad alta tensione per raggi X - Modello: NK-75KVDC - Temperatura nominale: 70°C - Sezione nominale: 1,88 mm² - Materiale del conduttore: rame stagnato - Diametro dell'isolamento ad alta tensione: 14,7 ±0,3 mm - Colore dell'isolamento ad alta tensione: Bianco - Materiale dell'isolamento ad alta tensione: elastomero - Colore della guaina: Grigio - Materiale della guaina: PVC - Spessore della guaina: 1,5 ±0,3 mm - Diametro della guaina: 18,5 ±0,5 mm - Raggio di curvatura minimo: 66mm - Densità dello schermo intrecciato: ≥90% - Resistenza di isolamento: ≥1000MΩ•Km - Resistenza DC: ≤11,4 + 5%Ω/m - Soddisfa i requisiti Rohs 3.0 e Reach
