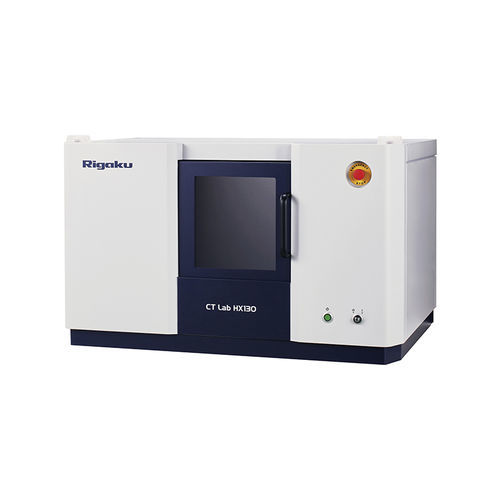

Sistema di tomografia preclinica microscanner a raggi X CT Lab HX

ad alta risoluzione

Rigaku CT Lab HX è uno scanner per micro TC (tomografia computerizzata) da banco. La possibilità di regolare la distanza SOD (distanza sorgente-oggetto) e SDD (distanza sorgente-rivelatore) rende questo scanner da banco flessibile. Copre una risoluzione di voxel di 2,1 micron nella modalità ad alta risoluzione e un FOV (campo visivo) di 200 mm nella modalità FOV grande. Il CT Lab HX è dotato di una sorgente di raggi X ad alta potenza da 130 kV - 39 W. Le impostazioni della sorgente di raggi X e i filtri per i raggi X sono regolabili per ottimizzare l'energia dei raggi X per vari materiali e dimensioni dei campioni. Come si ottiene l'alta risoluzione? Rigaku CT Lab HX utilizza la geometria a fascio conico. Questa geometria utilizza la divergenza del fascio di raggi X per ingrandire l'immagine del campione. Il fattore di ingrandimento è determinato dal rapporto tra SOD (distanza sorgente-oggetto) e SDD (distanza sorgente-rivelatore). Per ottenere un'alta risoluzione, è possibile aumentare la SDD e/o diminuire la SOD. Il CT Lab HX ha la flessibilità di fare entrambe le cose nel suo design compatto. Con le impostazioni SDD lungo e SOD corto, è possibile ottenere una risoluzione di voxel di 2,1 micron (risoluzione spaziale di ~ 5 micron) sul CT Lab HX. Questa risoluzione può rivelare microfessure, vuoti, fibre nei compositi, ecc. Come si ottiene un FOV di 200 mm? Il FOV (campo visivo) che si può coprire in una scansione è limitato dalle dimensioni del rivelatore. Tuttavia, la modalità di scansione offset raddoppia la larghezza effettiva del rivelatore per coprire un FOV ampio senza dover cambiare il rivelatore. Rigaku CT Lab HX utilizza questa modalità di scansione per ottenere un FOV di 200 mm senza dover cambiare il rivelatore o compromettere le dimensioni compatte del sistema. Il FOV di 200 mm consente la scansione di un intero smartphone, di oggetti stampati in 3D, di frutta, ecc.
