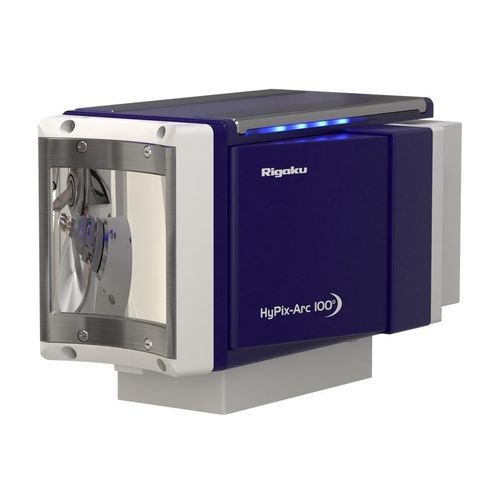

Rilevatore raggi X HyPix-Arc 100°

per l'industria farmaceuticacompatto

HyPix-Arc 100° è un rivelatore curvo a conteggio ibrido di fotoni (HPC) per applicazioni di diffrazione di cristalli singoli. HyPix-Arc 100° offre un angolo di acquisizione maggiore di 17° rispetto al rivelatore piatto HyPix 6000. Raccoglie più dati in una singola esposizione con una minore distorsione del profilo di riflessione: Panoramica HyPix-Arc 100° offre una copertura angolare di 100 gradi da un bordo all'altro. Ciò è più che sufficiente per raccogliere dati completi di diffrazione di cristallo singolo, secondo le linee guida IUCr, anche per la lunghezza d'onda dei raggi X Cu Kα da una singola posizione teta. I dati ad alto e basso angolo vengono misurati contemporaneamente, nelle stesse condizioni, per una migliore scalatura, dati più rapidi e tempi di dose ridotti. Un rivelatore curvo riduce al minimo la distorsione dei picchi garantendo che, anche a distanze ridotte tra cristallo e rivelatore, i fasci diffratti siano più vicini alla perpendicolare di quanto sia possibile con una geometria piatta. Come tutti i rivelatori HPC, HyPix-Arc 100° offre il conteggio diretto dei fotoni dei raggi X per ogni fotone, una funzione di diffusione del punto top-hat a pixel singolo, senza rumore di lettura e senza rumore di buio. La dimensione dei pixel di 100 micron consente una migliore risoluzione delle riflessioni per le celle unitarie lunghe e migliora l'analisi del profilo di riflessione. L'HyPix-Arc 100° ha un'elevata frequenza di fotogrammi di 100 Hz e una modalità Zero Dead Time che garantisce una raccolta dati senza errori. Il vantaggio della rivelazione diretta dell'HyPix-Arc 100° è che non è necessario uno scintillatore e la dimensione del pixel determina la funzione di diffusione del punto anziché il blooming che si verifica nei rivelatori con scintillatore. Ciò significa che le riflessioni sono più nitide e più facilmente risolvibili.
