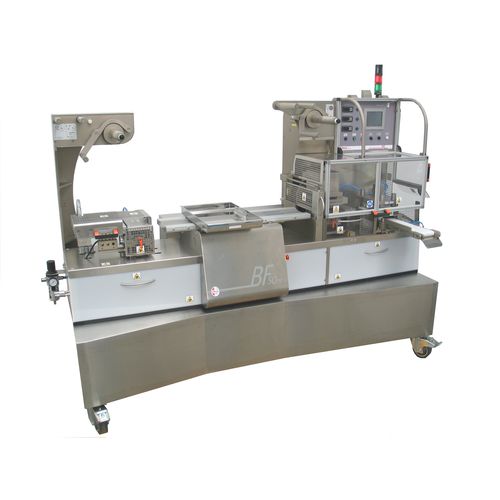

Sistema di confezionamento automatico BF 50 Plus

manualepneumaticoelettropneumatico

Panoramica del prodotto
BF50 PLUS unisce le funzionalità della BF50 ST a una maggiore capacità di controllo della produzione. Soluzione compatta e multi‑funzione per il confezionamento in blister di qualità industriale di prodotti solidi per lotti di produzione medi, dove sono richieste flessibilità nel cambio formato e semplicità di set‑up. Possono essere installati sistemi di controllo come rilevamento microfori, telecamera di visione e print marker per stampa centrata. L’alimentazione prodotto può essere manuale o automatica tramite piste dedicate e altri sistemi di carico.

Caratteristiche principali

• Macchina blisteratrice automatica per prodotti solidi
• Ingombro compatto e banco mobile con ruote piroettanti
• Dimensione massima del blister: 150×100 mm
• Fino a 17 battute/min (2 blister per battuta) — fino a 34 blister/min
• Adatta a blister in materiale plastico e ALU‑ALU
• Predisposizione meccanica, elettrica e pneumatica per preformatura con punzoni in Teflon (cavità profonde o complesse)
• Predisposizione per stampa centrata (print marker)
• Vaschetta in acciaio inox AISI 316L per carico manuale
• Predisposizione per carico automatico con spazzole (Full Box) e tramite piste dedicate
• Predisposizione per dosaggio liquidi tramite pompe peristaltiche
• Predisposizione per sistema di rilevamento microfori per ALU‑ALU
• Predisposizione per sistemi di visione per presenza prodotto ed espulsione elettropneumatica dei blister non conformi
• Area di carico: 800 mm

Prestazioni produttive

• Massimo 17 battute al minuto a seconda del passo blister
• 1 blister per battuta: ≈ 1.020 blister/h (formato 150×100 mm o inferiore)
• 2 blister per battuta: ≈ 2.040 blister/h (formato 70×100 mm o inferiore)
• 3 blister per battuta: ≈ 3.060 blister/h (formato 45×100 mm o inferiore)
• Altezza massima tasca: 17 mm (blister PVC)
• Altezza massima tasca: 10,5 mm (blister ALU‑ALU)

Specifiche tecniche

• Ingombro macchina: 2.400 × 1.100 × 2.050 mm (H×L×P); peso: 750 kg
• Collegamento aria compressa: tubo int Ø 12 mm / ext Ø 14 mm
• Consumo aria compressa: circa 23 litri/ciclo
• Pressione di esercizio: 6–9 bar
• Tensione elettrica principale: 230 V 50/60 Hz
• Potenza assorbita: 6,5 kW
• Temperature di lavoro macchina: 50°–220° C
• Ambiente d'uso consigliato: 20°–45° C
• Circuito di raffreddamento chiuso con acqua demineralizzata a 23° C
