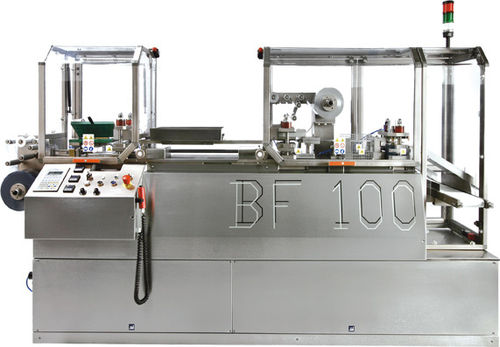

Sistema di confezionamento automatico BF 100

intermittentecontrollato da computerorizzontale

Descrizione del prodotto La BF100 è una macchina blisteratrice automatica progettata per la produzione industriale in ciclo alternato (intermittente). Il caricamento del prodotto può essere manuale o automatico tramite il caricatore universale "FULL BOX". Impostazioni e cicli di lavoro sono gestiti da un pannello operatore controllato da PLC Siemens (conformità CFR21).

Caratteristiche principali

• Macchina blisteratrice automatica con sistema alternato
• Capacità di 2 blister per battuta se la larghezza combinata ≤ 100 mm (spazio 6 mm tra cavità)
• Forature verticale e orizzontale, eseguibili anche simultaneamente
• Possibilità di installare un sistema di formatura con pre-punzoni
• Produzione ALU-ALU e PVC-ALU
• Formato massimo del blister: 120×100 mm
• Profondità massima delle cavità (standard): 15 mm; altezza PVC fino a 17 mm
• Opzione caricamento automatico prodotto con spazzole rotanti

Produzione

• Circa 35 battute al minuto (a seconda del passo del blister)
• Resa tipica in funzione di formato e passo: circa 600–1.600 blister/ora (1 blister per battuta, a seconda del passo)
• Esempi a 35 battute/min: 1 blister/battuta ≈ 2.100 blister/ora (formato 120×100 mm o inferiore)
• 2 blister/battuta ≈ 4.200 blister/ora (formato 50×100 mm o inferiore)
• 4 blister/battuta ≈ 8.000 blister/ora (formato 50×50 mm o inferiore)

Specifiche tecniche

• Ingombro macchina: 2.850 × 1.100 × 1.850 mm (H); Peso: circa 1.350 kg
• Aria compressa: tubo int Ø 8 mm / ext Ø 10 mm; consumo ≈ 4 litri/ciclo; pressione di esercizio 5–9 bar
• Tensione principale: 400 V, 50 Hz; Consumo elettrico: 5 kW
• Controllo temperatura: 3 termoregolatori (2 per formatura, 1 per sigillatura)
• Controllo posizione angolare dell'albero a camme tramite encoder assoluto, risoluzione 360 impulsi/giro
• Temperature di lavoro macchina: 30°–200° C; utilizzo ambiente consigliato: 20°–45° C
• Sistema di raffreddamento a circuito chiuso con acqua demineralizzata a 23° C
