Sistema di confezionamento automatico BF 50 ST

controllabile tramite PCperistalticocompatto

Descrizione del prodotto

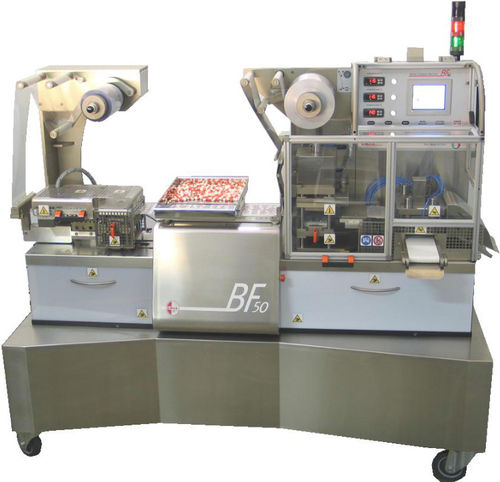

La versione BF 50 ST è una macchina blisteratrice automatica compatta, fornita su banco carrellato con ruote piroettanti. Il controllo elettrico ed elettronico è gestito da un PLC Siemens (conformità CFR21). La precisione del passo è garantita da un azionamento con motore Brushless. Progettata per test clinici, prove di stabilità e piccole produzioni, è adatta al confezionamento di prodotti solidi orali, al dosaggio di liquidi e a piccoli dispositivi medici.

Caratteristiche principali

• Macchina blisteratrice automatica
• Ingombro ridotto, banco carrellato con ruote piroettanti
• Produzione blister PVC–ALU
  • 1 blister per corsa: circa 900–1.080 blister/h (formato max 140×100 mm o inferiore)
  • 2 blister per corsa: circa 1.800–2.040 blister/h (formato max 100×65 mm o inferiore)
  • 3 blister per corsa: circa 2.700–3.060 blister/h (formato max 100×40 mm o inferiore)
  • Altezza massima della tasca: 17 mm
• Produzione blister ALU–ALU
  • 1 blister per corsa: circa 900–1.000 blister/h (formato max 140×100 mm o inferiore)
  • 2 blister per corsa: circa 1.800–2.000 blister/h (formato max 100×65 mm o inferiore)
  • 3 blister per corsa: circa 2.700–3.000 blister/h (formato max 100×40 mm o inferiore)
  • Altezza massima della tasca: 10 mm
• Predisposizione meccanica, elettrica e pneumatica per il sistema di preformatura tramite punzoni in Teflon per sagome di tasche complesse e profondità elevate
• Predisposizione per caricamento manuale tramite vaschetta in acciaio inox AISI 316L
• Struttura macchina in acciaio inox AISI 304 con ruote piroettanti
• Possibilità di produrre blister con prodotti liquidi dosati da pompe peristaltiche ad alta precisione a dosaggio controllato
• Area di carico dedicata per prodotti solidi o liquidi
• Passo e avanzamento film mediante motore Brushless

Produzione

• Max. 17 bpm (17 corse al minuto), in funzione del passo del blister
• Produzione tipica — PVC–ALU :
• 1 blister per corsa: circa 1.020 blister/h (formato 140×100 mm o inferiore)
• 2 blister per corsa: circa 2.040 blister/h (formato 65×100 mm o inferiore)
• 3 blister per corsa: circa 3.060 blister/h (formato 40×100 mm o inferiore)
• Altezza massima tasca: 17 mm per blister PVC
• Altezza massima tasca: 10,5 mm per blister ALU–ALU

Caratteristiche tecniche

• Ingombro macchina: 1.950 mm × 850 mm × 1.750 mm (H); peso: 550 kg
• Connessione aria compressa: tubo int Ø 12 mm - ext Ø 14 mm
• Consumo aria compressa: circa 25 litri/ciclo
• Pressione di esercizio: 6–9 bar
• Tensione principale: 230 V 50/60 Hz
• Assorbimento: 6,5 kW
• Temperature di lavoro macchina: 50°–220° C
• Intervallo ambientale d'uso: 20°–45° C
• Sistema di raffreddamento a circuito chiuso con acqua demineralizzata a 23° C
