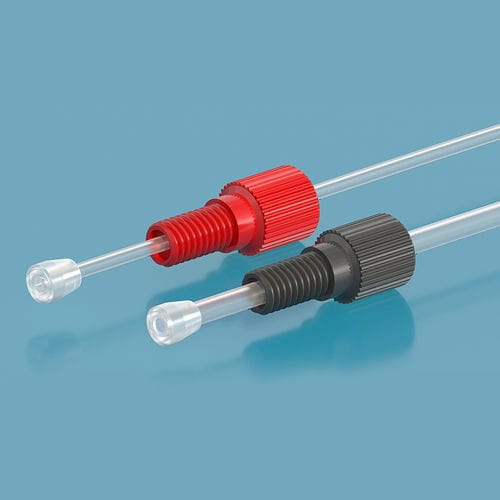

I raccordi senza flangia sono molto utili per i sistemi rimovibili e riutilizzabili a bassa pressione (fino a 0,8 Mpa). RUNZE offre una varietà di modelli di dadi per soddisfare i requisiti di un'ampia gamma di applicazioni, sia per quanto riguarda il montaggio che il funzionamento
Caratteristiche dei raccordi senza flangia in sintesi
Resistente alla corrosione chimica e a varie sostanze organiche, materiale PP
Compatibile con l'attacco di ricezione a fondo piatto
Convenienza a tenuta di dita, non richiede l'uso di chiavi
Le ghiere senza flangia forniscono una tenuta a prova di perdite, gli utenti non devono perdere tempo a flangiare i tubi
Utilizzato per tubi rigidi standard OD1/16" (1,6 mm), 2,0 mm, 2,5 mm, 3,0 mm, 1/8" (3,175 mm), 3,2 mm
Diversi colori dei raccordi per una facile differenziazione dei percorsi di flusso
Note applicative
Passo 1. Far scorrere il dado, seguito dalla ghiera, ad almeno 3/16" (4,7625 mm) dall'estremità del tubo pulito
Fase 2. Inserire il gruppo nell'attacco di ricezione, spingendo il tubo nell'attacco fino a quando non si appoggia sul fondo
Passo 3. Stringere con le dita i raccordi nell'attacco fino a quando non sono ben saldi
Fase 4. Dopo lo smontaggio, le ghiere devono essere sostituite nel montaggio e nel collegamento successivo
---
