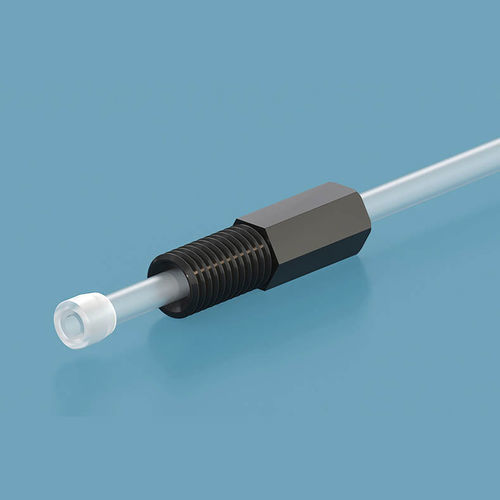

Raccordo per dispositivi medici WF06EL-28S-Black

I raccordi flangiati antitorsione hanno un dado e una ghiera uno a uno, che consente al tubo di rimanere in posizione durante la torsione del dado. In questo modo è possibile eliminare la torsione e l'allentamento del raccordo e mantenere il tubo in posizione anche durante le vibrazioni. I raccordi flangiati antitorsione sono raccordi standard con filettatura a gomito, che possono essere utilizzati senza attrezzi e sono economici e durevoli. È sufficiente applicare il dado e la ghiera sul tubo e avvitarli nel raccordo. I raccordi flangiati antitorsione sono resistenti agli agenti chimici e organici e sono realizzati in PPS per il dado e in ETFE per la ghiera. I raccordi Flangeless Anti-twist sono facili e veloci da installare. Disponibili in cinque misure di tubo con diametro esterno di 1,6/2,0/2,5/3,0/3,2 mm. Nota applicativa del raccordo senza flangia antitorsione 1. Prima di collegare i raccordi, assicurarsi che l'estremità del tubo abbia un taglio pulito, quadrato e privo di bave. Si tratta di un'operazione molto importante, in quanto il taglio quadrato aiuta il tubo a entrare completamente in contatto con il fondo della porta di accoppiamento. Se si trascura di tagliare correttamente il tubo, si potrebbe creare un volume morto, con conseguente distorsione del picco come fronting, tailing o broadening. 2. Fasi di installazione del raccordo flangiato antitorsione: a. Far scorrere il dado, seguito dalla ghiera, ad almeno 3/16" (4,7625 mm) dall'estremità del tubo tagliato di netto. b. Inserire il gruppo nell'attacco ricevente, spingendo il tubo nell'attacco fino al suo fondo. c. Stringere con le dita il dado nella porta fino a quando non è ben saldo. d. Dopo lo smontaggio, le ghiere devono essere sostituite nel gruppo e nel collegamento successivo.
