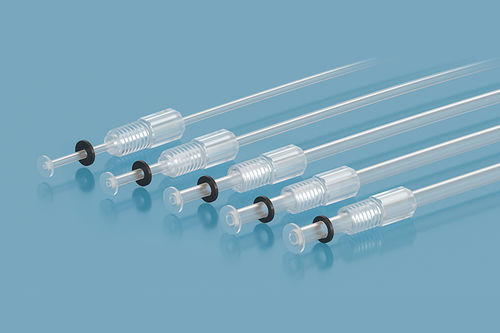

Flanged Fittings è il tradizionale raccordo a tenuta delle dita per il collegamento di Teflon tube e funziona bene in alta pressione fino a un sistema non mobile di 1.5Mpa, il vantaggio è che l'estremità delle tubature non sarà deformata per causare perdite di liquidi o meno, Lo svantaggio è che gli utensili di flangia professionali sono necessari ogni volta che le tubature devono essere sostituite.
1. Scegliere il dado 1/4-28 quando il porto di ricezione è 1/4-28; Scegliete noci M6 quando il porto di ricezione è M6.
2. Prima di flangiare la tubatura, assicurarsi che l'estremità del tubo abbia un taglio pulito, quadrato, senza rutti. Questo è molto importante, in quanto il taglio quadrato aiuta il tubo a raggiungere il pieno contatto con il fondo del porto di accoppiamento. Trascinare la scelta di tagliare correttamente il tubo potrebbe portare al volume morto, con conseguente distorsione di picco come fronting, coda o ampliamento.
3. Fasci di fissaggio a due pezzi:
a. Flange il tubo con attrezzo di flangia esclusivo
b. Far scivolare il dado, inserire l'assemblaggio nella porta di ricezione, spingendo il tubo nel porto fino a che non si esaurisce.
c. Fingere di stringere il dado nel porto fino all'arrivo.
