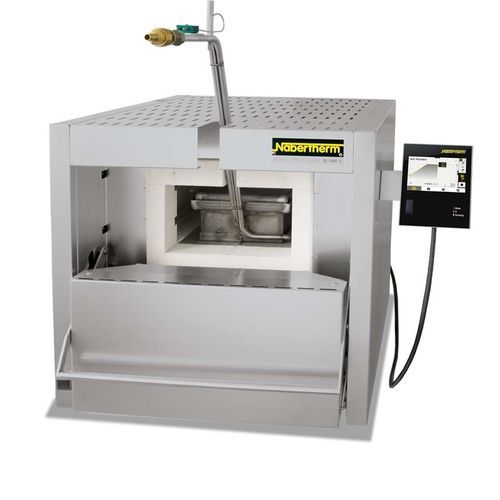

Forno di indurimento N 7/H

di ricotturadi riscaldamentoper applicazioni generali

Descrizione generale
I sistemi di forni a camera serie N 7/H – N 17/HR presentano camere basse ma profonde, progettate per piccole cariche. Gli elementi riscaldanti su tubi portanti assicurano radiazione libera del calore e lunga durata.

Descrizione del prodotto
Questi forni da banco offrono riscaldamento su tre lati (pareti laterali e fondo) e consentono processi analoghi ai sistemi LH 15/12 – LH 60/12. È disponibile una cassetta di gasaggio per atmosfere inerte e la misura diretta della temperatura sulla carica.

Caratteristiche

• Tmax 1150 °C; temperatura di lavoro consigliata max. 1100 °C
• Camera profonda con riscaldamento da tre lati
• Elementi riscaldanti montati su tubi portanti per radiazione libera e maggiore durata
• Riscaldamento del piano protetto da lastra SiC resistente al calore
• Scocca a doppia parete in acciaio inox con ventilazione per bassa temperatura superficiale
• Isolamento multistrato con mattoni refrattari leggeri; non vengono impiegati materiali RCF
• Basso consumo energetico grazie all'isolamento multistrato
• Cassetta di gasaggio per atmosfere inerti con termocoppia di carica tipo K
• Sistema automatico di alimentazione gas 4–50 l/min; portata di processo tipica 5–8 l/min
• Controllo carica per misurare la temperatura direttamente sulla carica nella cassetta
• Piastra di carico e fogli per ricottura/tempra forniti
• Controller P570 (touch; 50 programmi × 40 segmenti) e strumenti di monitoraggio
• App MyNabertherm per monitoraggio online; NTEdit, NTGraph e NTLog Basic per registrazione dati
• Versioni da banco: N 7/H, N 11/H, N 11/HR, N 17/HR

Equipaggiamento aggiuntivo

• Pacchetto software VCD per controllo del processo, monitoraggio e documentazione

Specifiche tecniche (tabella)
Modello | Tmax (°C) | Dimensioni interne cassetta W x D x H (mm) | Dimensioni esterne W x D x H (mm) | Portata processo (l/min) | Potenza connessa (kW) | Collegamento | Peso (kg) | Tempo di riscaldamento (min)
N 7/H System | 1150 | 180 x 190 x 90 | 800 x 650 x 600 | 5 - 8 | 3,0 | monofase | 60 | 320
N 11/H System | 1150 | 180 x 290 x 90 | 800 x 750 x 600 | 5 - 8 | 3,5 | monofase | 70 | 320
N 11/HR System | 1150 | 180 x 290 x 90 | 800 x 750 x 600 | 5 - 8 | 5,5 | trifase | 70 | 70
N 17/HR System | 1150 | 180 x 440 x 90 | 800 x 900 x 600 | 5 - 8 | 6,4 | trifase | 90 | 110

Caratteristiche tecniche / specifiche

• Tmax: 1150 °C (temperatura di lavoro consigliata fino a 1100 °C)
• Camere profonde per piccole cariche; riscaldamento su tre lati
• Piano protetto da lastra in SiC; isolamento multistrato in mattoni refrattari leggeri (no RCF)
• Sistema di alimentazione gas automatico e cassetta di gasaggio per atmosfere inerti; controllo carica
• Controller P570; monitoraggio e documentazione tramite MyNabertherm, NTEdit, NTGraph, NTLog Basic
• Scocca inox a doppia parete con ventilazione; efficienza energetica grazie all'isolamento multistrato
