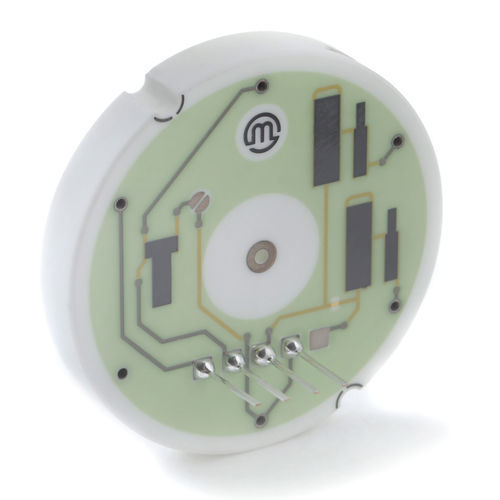

Sensore di pressione ME509

per il settore medico

Sensore di pressione a incasso, mV/V, bassa pressione, Ø32 mm Sensori di pressione piezoresistivi a incasso Metallux ME509 per la misura della pressione relativa, assoluta o relativa a un manometro sigillato. Sensori di pressione a compensazione raziometrica ad alta affidabilità. Sensibilità elevata, rilevamento di basse pressioni. I sensori di pressione Metallux ME509 sono realizzati con una piastra di base in ceramica e un diaframma a filo, basato sul principio piezoresistivo. I sensori di pressione Metallux ME509 sono progettati specificamente per misurare pressioni molto basse. Il ponte di Wheatstone è serigrafato su un lato del diaframma ceramico a filo, a sua volta incollato al corpo del sensore. Il ponte è rivolto verso l'interno, dove viene realizzata una cavità e il lato opposto del diaframma può quindi essere esposto direttamente al fluido da misurare. La sensibilità è più elevata grazie al diametro maggiore (32,4 mm), che consente di misurare valori di pressione fino a 200 mbar. Grazie all'eccellente resistenza chimica della ceramica Al2O3 (gas aggressivi, la maggior parte dei solventi e degli acidi, ecc.), non è normalmente necessaria alcuna protezione aggiuntiva. I sensori Metallux ME509 sono compensati termicamente da resistenze PTC regolabili al laser e l'uso della ceramica garantisce un'elevata linearità su tutto il campo di misura, riducendo al minimo gli effetti dell'isteresi.
