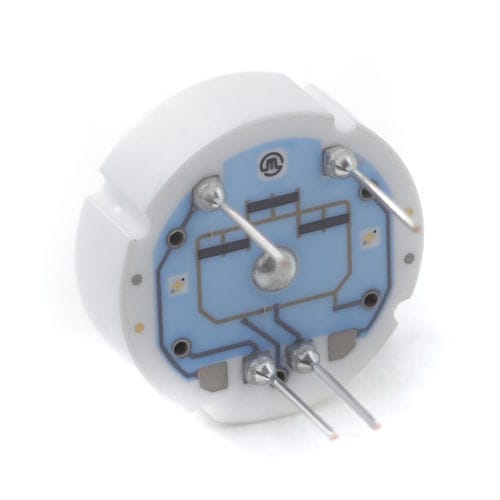

Sensore di pressione ME504

per il settore medico

Sensore di pressione mV/V, montaggio ad incasso Sensori di pressione piezoresistivi a incasso Metallux me504 per la misura della pressione relativa, assoluta o relativa a un manometro sigillato. Sensori di pressione differenziale ad alta affidabilità con compensazione mV/V. Per una facile integrazione su PCB del condizionamento del segnale. I sensori di pressione Metallux ME504 sono realizzati con una piastra di base in ceramica e un diaframma a filo e funzionano secondo il principio piezoresistivo. Il ponte di Wheatstone è serigrafato su un lato del diaframma ceramico a filo, a sua volta incollato al corpo del sensore. Il ponte è rivolto verso l'interno, dove viene realizzata una cavità e il lato opposto del diaframma può quindi essere esposto direttamente al fluido da misurare. Grazie all'eccellente resistenza chimica della ceramica Al2O3 (gas aggressivi, la maggior parte dei solventi e degli acidi, ecc.), di norma non è necessaria alcuna protezione aggiuntiva. Sul corpo del sensore, il layout è ottimizzato per consentire un facile montaggio della scheda di condizionamento del segnale, se richiesto. I sensori Metallux ME504 sono compensati termicamente da resistenze PTC regolabili al laser e l'uso della ceramica garantisce un'elevata linearità su tutto il campo di misura, riducendo al minimo gli effetti dell'isteresi.
