Trasduttore di pressione per montaggio a filo, uscita digitale I²C a 15 bit
Sensori di pressione piezoresistivi a incasso Metallux ME782 per la misura della pressione relativa, assoluta o relativa a un manometro sigillato. Alta affidabilità. Trasduttori di pressione integrati SMD per il condizionamento del segnale, digitali I²C a 15 bit, calibrati e compensati. Lettura della temperatura.

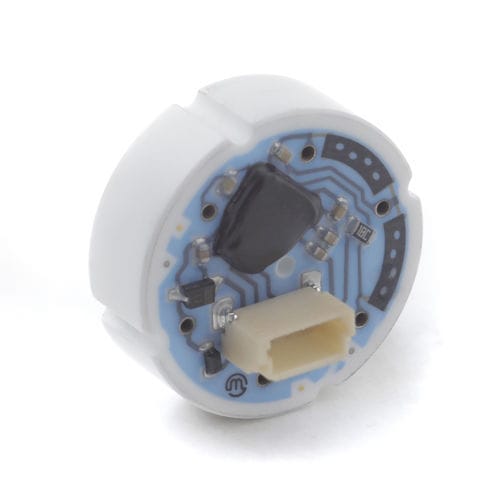

I sensori di pressione Metallux ME782 sono realizzati con una piastra di base in ceramica e un diaframma a filo e funzionano secondo il principio piezoresistivo. Il ponte di Wheatstone è serigrafato su un lato del diaframma ceramico a filo, a sua volta incollato al corpo del sensore.
Il ponte è rivolto verso l'interno, dove viene realizzata una cavità. L'elettronica di condizionamento del segnale è integrata direttamente sulla ceramica per generare un'uscita I2C con informazioni sulla pressione e sulla temperatura.
La calibrazione avviene elettronicamente con l'ASIC a bordo e può essere eseguita in bar (ME782) o in psi (MEP782). L'elettronica fornisce la correzione dell'offset e dello span al variare della temperatura. Su richiesta è disponibile un software di correzione dello zero per compensare lo spostamento dell'offset dovuto all'assemblaggio finale del cliente. Ciò consente una buona precisione e una stabilità a lungo termine.
La famiglia Metallux ME782 soddisfa i requisiti EMC. La EEPROM ASIC memorizza i dati specifici del lotto di produzione per la tracciabilità del sensore e consente una calibrazione personalizzata. Grazie all'eccellente resistenza chimica della ceramica Al2O3, i sensori ME782 sono adatti a quasi tutti i fluidi aggressivi.
I ME782 di Metallux sono sensori brevettati.
---
