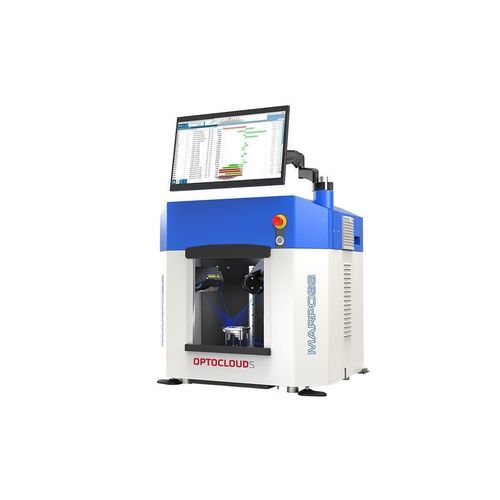

Scanner 3D per l'industria medica OPTOCLOUD S

da bancoa triangolazione laserlaser

Panoramica del prodotto
Optocloud S è uno scanner ottico 3D da banco progettato per l'ispezione rapida e precisa di piccoli componenti piani, cilindrici e complessi direttamente in ambiente di produzione. Consente la misura multi-caratteristica in un unico ciclo, riducendo i tempi di controllo e fornendo risultati ripetibili di livello metrologico.

Descrizione dettagliata
Optocloud S integra più profilometri laser, un asse rotante ad alta precisione e un'architettura ottica ottimizzata per eseguire l'ispezione completa a 360° delle parti senza riposizionamento. In un singolo ciclo di misura il sistema acquisisce milioni di punti da più angolazioni, ricostruendo la geometria 3D del componente in meno di 30 secondi e permettendo la valutazione simultanea di decine di caratteristiche, anche su pezzi strutturati o complessi.

La configurazione ottica è progettata attorno a famiglie di pezzi per massimizzare l'estensione di misura e la precisione, mantenendo la flessibilità tra diversi modelli senza costosi cambi di set-up. Progettato per uso industriale, Optocloud S garantisce stabilità a lungo termine e ripetibilità, risultando adatto ai controlli qualità in linea e fuori linea.

Il sistema supporta carico manuale o completa automazione robotizzata. Nei processi automatizzati i risultati di misura possono essere inviati direttamente alla rete del cliente per supportare SPC, ottimizzazione dei processi e rilavorazioni, abilitando il controllo qualità a ciclo chiuso e l'integrazione Industry 4.0.

Applicazioni

• Parti pressofuse (scocche, supporti, coperture)
• Componenti laminati, stampati o formati (pacchi lamellari rotore/stator, pezzi piegati)
• Componenti meccanici (dadi, anelli, parti simili)
• Assiemi (statore avvolto, rotori per motori industriali)
• Altre applicazioni incl. componenti ortopedici, parti aerospaziali e altro

Vantaggi

• Riduce significativamente i tempi di ispezione nei processi in linea, sollevando i sistemi tattili e le MMT più lente
• Elimina molteplici strumenti di controllo dedicati, riducendo i costi dell'impianto e l'ingombro
• Elimina l'influenza dell'operatore sulle misure, garantendo risultati coerenti e ripetibili
• Consente l'ispezione affidabile di caratteristiche complesse e delicate difficili per i sistemi tattili (superfici morbide, avvolgimenti, hairpin, materiali laminati)
• Riduce la dipendenza dalle MMT di laboratorio portando la metrologia direttamente in produzione
• Minimizza la necessità di operatori altamente qualificati grazie all'acquisizione e ai programmi di misura automatizzati

Caratteristiche / specifiche tecniche

• Tipo di sistema: Piattaforma compatta tutto-in-uno da banco
• Tecnologia di misura: Scansione 3D ottica multi-laser
• Numero di sensori: Fino a 3 profilometri laser
• Asse pezzo: Tavola rotante di precisione (rotazione 360°)
• Tempo di ciclo tipico: 30 secondi
• Peso massimo pezzo: 20 kg
• Dimensioni tipiche pezzo: Diametro: fino a Ø180 mm; Altezza: fino a 50 mm*
• Tipo di carico: Manuale o robotizzato
• Integrazione: Connettività di rete per trasferimento dati automatizzato e controllo di processo
• Nota: * Diverse dimensioni e configurazioni disponibili su richiesta.
