Panoramica

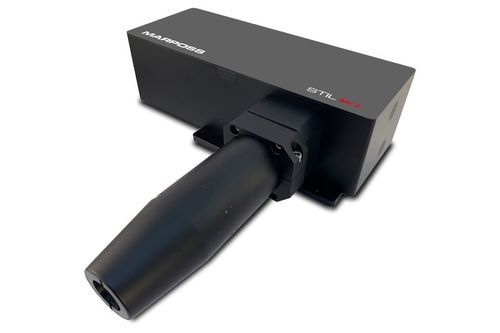

La telecamera ChromaLine è un sistema a scansione lineare confocale cromatico per misurazioni e ispezioni senza contatto. Combina i principi della microscopia confocale cromatica con un sensore lineare 4K ad alta velocità per fornire profili nitidi su una profondità di campo estesa (fino a diversi millimetri) acquisendo fino a 199.500 linee al secondo. Il sistema elimina la necessità di complessi sistemi di scansione Z o autofocus su campioni con estensione Z significativa.

Descrizione dettagliata
ChromaLine integra una fenditura illuminata da una sorgente LED bianca policromatica (box esterno Chromalight), una lente cromatica, uno splitter e un sensore lineare ad alta velocità (SW-4000M-PMCL). La configurazione ottica fornisce un'immagine a fuoco e un profilo di altezza accurato su una profondità di campo estesa. La velocità di acquisizione tipica arriva a 199.500 linee/s a seconda della configurazione.

Vantaggi

• Ispezione di qualsiasi materiale che rifletta la luce bianca (metallo, vetro, plastiche, film di vernice, liquidi).
• Robustezza industriale: testata ottica costruita esclusivamente con componenti passivi.
• Acquisizione ad alta velocità: fino a 199.500 linee/s con la telecamera line-scan ad alta velocità.
• Rilevamento a scala micrometrica e profilatura sub-micronica con configurazioni adeguate.
• Adatta per Ispezione Ottica Automatica (AOI) nelle linee OEM.

Applicazioni

• Controllo vetri per automotive
• Industria dei contenitori e imballaggi in vetro
• Industria dei veicoli elettrici (ispezione batterie)
• Misure roll-to-roll di film trasparenti e opachi (es. coperture batterie EV, elettronica flessibile)
• Ispezione di graffi e difetti
• Industria elettronica (ispezione PCB)
• Industria dei semiconduttori (ispezione wafer di silicio)
• Componentistica consumer e industria CCC
• Applicazioni medicali
• Micromeccanica
• Aviazione e aerospaziale
• Orologeria
• Robotica e automazione

Versioni
Le telecamere ChromaLine standard sono disponibili in cinque versioni: NANOVIEW, MICROVIEW, WIREVIEW, DEEPVIEW mk2 e SUPERVIEW. Le opzioni spaziano da aperture numeriche elevate (es. NA 0,7) a larghezze di linea estese fino a 12,85 mm. La risoluzione laterale minima può raggiungere 0,43 µm sul campione a seconda dell'ottica; la velocità massima di acquisizione è 199.500 linee/s. Sono disponibili versioni personalizzate OEM per specifiche esigenze di integrazione.

Caratteristiche / Specifiche tecniche

• Controller: MC2
• Tecnologia: Confocale cromatico
• Sorgente: LED bianca (box esterno, Chromalight)
• Lunghezza del fascio in fibra: 5 m
• Temperatura di funzionamento: 0°C - 65°C
• Temperatura di stoccaggio: -30°C - 70°C
• Umidità relativa: 5% - 80% UR (senza condensa)
• Classe di protezione: IP20 (ChromaLight) / IP50 (Scocca)
• Camera rilevatrice lineare: SW-4000M-PMCL
• Numero di pixel (camera): 4096
• Numero di pixel utilizzati: ≈ 3100
• Dimensione pixel: 7,5 µm
• Frequenza di linea: fino a 199,5 kHz
• Interfaccia di controllo e dati: Camera Link (x2)
• Alimentazione (camera): 5 - 24 Vdc
• Potenza dissipata (camera): 5 W
• Alimentazione Chromalight (sorgente LED): 100 - 240 Vac
• Consumo Chromalight max/consueto: 100 W / 60 W
• Dimensioni (corpo camera): 235,5 x 184,2 x 255,5 mm
• Peso (corpo camera): 4 kg
