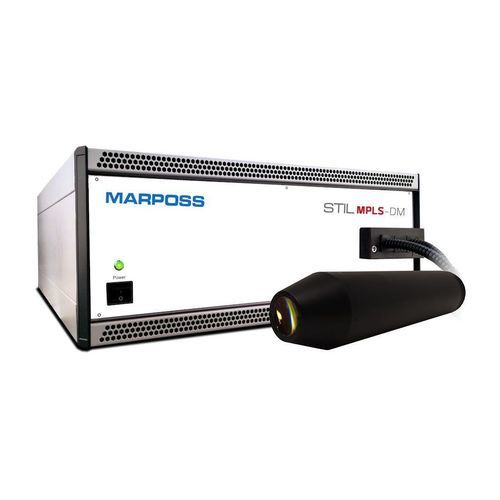

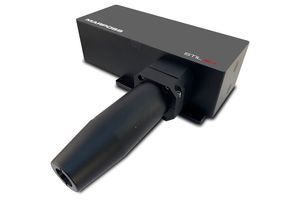

Apparecchio di misurazione di spessore MPLS-DM series

per applicazioni medichein continuoin linea

Panoramica prodotto
La famiglia di sensori ChromaLine di STIL sfrutta la tecnologia confocale cromatica per misurazioni di linea non a contatto e ispezione in linea ad alta velocità. La versione MPLS-DM offre 180 punti di misura allineati su lunghezze di linea da 1,34 a 12,85 mm, progettata per funzionamento continuo con scarsa manutenzione.

Descrizione
MPLS-DM fornisce misurazioni di distanza e spessore ad alta risoluzione con frequenze da 200 Hz fino a 2 kHz in modalità standard e fino a 6 kHz con range di misura ridotto. Supporta l'estrazione della distanza basata su picchi (primo/ultimo e intermedi) e il calcolo dello spessore da picchi multipli. La testa ottica impiega solo componenti passivi per affidabilità industriale.

Vantaggi

• Misura non a contatto versatile per materiali riflettenti (metalli, vetro, plastiche, vernici, liquidi)
• Testa ottica di grado industriale composta da componenti passivi per lunga durata
• Alto throughput: fino a 360.000 punti misurati/secondo a 2 kHz; >1.000.000 punti/secondo a 6 kHz in applicazioni dedicate
• Modalità di misura distanza e spessore multi-picco
• Alta risoluzione assiale e basso rumore per controllo fine di superficie e spessore
• SDK e comandi di protocollo per integrazione semplice
• Acquisizioni sincronizzate con ingresso encoder per processi dinamici
• Comunicazione Gigabit Ethernet per trasferimento rapido dei dati

Applicazioni

• Ispezione vetro automotive
• Industria dei contenitori e imballaggi in vetro
• Industria veicoli elettrici (misure batterie)
• Controllo roll-to-roll e film (trasparenti e opachi, elettronica flessibile)
• Industria elettronica (PCB)
• Industria semiconduttori (wafer di silicio)
• Elettronica di consumo
• Medicale (ispezione componenti)
• Micromeccanica e ingegneria di precisione
• Aerospaziale (ispezione superfici e assemblaggi)
• Orologeria e micro-assemblaggio
• Integrazione robotica per ispezione automatizzata

Versioni
I sensori ChromaLine sono disponibili in cinque versioni standard MPLS-DM: NANOVIEW, MicroView, WireView, DeepView mk2 e SuperView, ciascuna ottimizzata in base alla lunghezza di linea e al range di misura.

Dati tecnici (controller / generale)
Controller: MPLS-DM
Tecnologia: Confocale cromatico
Sorgente: LED bianco
Numero di punti: 180
Frequenza di misura: 200 Hz – 2000 Hz (fino a 6000 Hz con range ridotto)
Misura della distanza: Picco più alto / Primo / Secondo / Terzo / Quarto / Ultimo picco
Misura dello spessore: 2 su 5 picchi
Uscita digitale: Gigabit Ethernet
Sincronizzazione: Trigger in/out
Altri I/O: Ingresso encoder (1)
Lunghezza fascio fibra: 5 m
Temperatura d'uso: 5 °C – 50 °C
Temperatura di stoccaggio: -30 °C – 70 °C
Umidità relativa: 5% – 80% RH senza condensa
Protezione: IP20
Conformità: EN 61010-1; EN 61326-1
Alimentazione: 100–240 Vac
Consumo (max/typ): 120 W / 70 W
Dimensioni (mm): 448.9 x 184 x 497
Peso: 14.5 kg

Dati tecnici (versioni sensore - valori comparativi)
Modelli / MPLS-DM (NANOVIEW / WIREVIEW / MICROVIEW / DEEPVIEW mk2 / SUPERVIEW) — Codici ordine: OPSTM705002 (NANOVIEW), OPSTM710002 (WIREVIEW), OPSTM706002 (MICROVIEW), OPST0707002 (DEEPVIEW mk2), OPSTM711001 (SUPERVIEW).
Lunghezza linea (mm): 1.34 / 1.51 / 1.8 / 4.2 / 12.85
Range di misura @2 kHz (mm): 0.12 / 0.9 / 0.5 / 2.6 / 2
Distanza di lavoro (mm): 7.4 / 7.8 / 10.1 / 19.5 / 11.3
Apertura numerica: 0.75 / 0.75 / 0.5 / 0.37 / 0.33
Pendenza max campione (°): ±43 / ±46 / ±30 / ±20 / ±17
Passo (µm): 7.5 / 8.5 / 10.1 / 23.5 / 71.8
Errore di linearità max (µm): ±0.04 / ±0.1 / ±0.08 / ±0.12 / ±0.12
Rumore statico (nm): 25 / 150 / 100 / 300 / 300
Risoluzione assiale (µm): 0.15 / 0.9 / 0.6 / 1.8 / 1.8
Dimensione spot (µm): 2.9 / 3.2 / 3.8 / 8.8 / 27.2
Uniformità (nm): 30 / 200 / 125 / 400 / 400
Spessore misurabile minimo (µm): 18 / 110 / 50 / 250 / 300
Lunghezza / diametro / peso (mm / mm / g): NANOVIEW 436.1 / 50 / 2350 ; WIREVIEW 482.5 / 70 / 2850 ; MICROVIEW 427.3 / 50 / 2250 ; DEEPVIEW mk2 428.3 / 60 / 2800 ; SUPERVIEW 397.8 / 60 / 2550
Range di misura @4 kHz (mm): 0.055* / 0.45* / 0.235* / 1.15* / 0.9*
Range di misura @6 kHz (mm): 0.030* / 0.24* / 0.12* / 0.65* / 0.5*
* Valore preliminare
