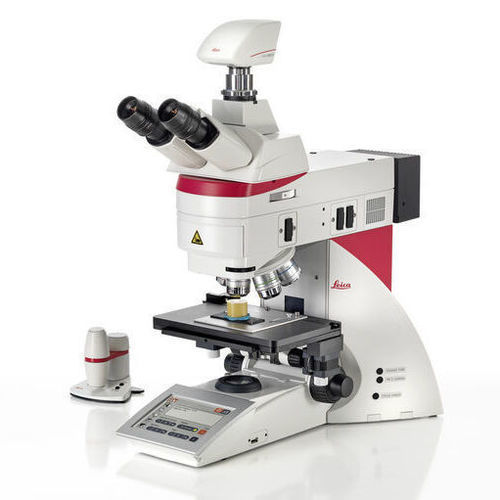

Microscopio ottico DM6 M LIBS

per ispezioneda ricercaper ricerca sui materiali

Panoramica
Il DM6 M LIBS è una soluzione per l'analisi dei materiali che integra microscopia e spettroscopia di emissione indotta da laser (LIBS) per fornire un'analisi visiva e chimica qualitativa simultanea in un unico flusso di lavoro. Il LIBS integrato fornisce l'impronta chimica della microstruttura visibile nell'immagine del microscopio in pochi secondi, permettendo decisioni rapide e una significativa riduzione dei tempi di analisi rispetto ai flussi di lavoro SEM/EDS convenzionali.

Vantaggi principali

• Analisi rapida e precisa dei materiali che combina microscopia visiva e spettroscopia chimica in un unico strumento
• Riduzione fino al 90% dei tempi di analisi rispetto ai flussi SEM/EDS convenzionali
• Analisi LIBS con un clic: impronta chimica ottenuta in meno di un secondo
• Nessuna preparazione del campione in stile SEM, nessun trasferimento tra sistemi, nessuna ritaratura del sistema, nessun riposizionamento dell'area di interesse

Ispezione visiva e chimica dei materiali – 2-in-1

• 2 sistemi in 1 per analisi visiva e chimica
• 1 secondo per ottenere un'impronta chimica
• 0 preparazione del campione

Flusso LIBS e capacità
Il modulo LIBS utilizza un impulso laser per creare un plasma nel punto mirato; lo spettro di luce emessa (emissioni spettrali delle righe atomiche) viene analizzato per identificare gli elementi presenti. Il software confronta gli spettri con un dataset noto e può essere esteso con spettri di materiali acquisiti dall'utente. Il principio di ablazione consente anche il micro-foro (µ-drilling) per il profiling in profondità e l'analisi degli strati oltre alla pulizia della superficie.

Vantaggi tipici del flusso LIBS

• Nessuna preparazione o trasferimento del campione richiesto
• Nessuna ritaratura del sistema richiesta
• Nessun riposizionamento della regione di interesse (ROI)

Applicazioni e casi d'uso
Il DM6 M LIBS è adatto per analisi strutturali e elementari/chimiche rapide di fasi materiali quali minerali, leghe, ceramiche e altri materiali ingegnerizzati. Casi d'uso: analisi di pulizia di componenti e campioni di filtri (identificazione delle particelle contaminanti e della loro origine), profiling in profondità e analisi degli strati (es. metalli multi-rivestiti/verniciati), valutazione della composizione della microstruttura, QA/QC industriale e ricerca sui materiali.

Contributo del microscopio
Il microscopio base DM6 M offre un'ampia gamma di ingrandimenti degli obiettivi e multiple tecniche di contrasto per la facile visualizzazione delle strutture fini a colori reali, permettendo l'identificazione delle aree di interesse per l'analisi LIBS. Il sistema supporta l'osservazione con ingrandimenti obiettivo da 1,25x a 100x, diversi metodi di contrasto e acquisizione immagine tramite oculari o camera.

Analisi di pulizia
Se combinato con il software di analisi Cleanliness Expert, il sistema 2-in-1 consente l'ispezione visiva e chimica dei campioni di filtro in un unico strumento e flusso di lavoro, facilitando l'identificazione rapida delle fonti di contaminazione.

Aggiornamento e retrofit
I microscopi compositi esistenti DM6000 M o DM6 M possono essere aggiornati con il modulo LIBS per ottenere la funzionalità 2-in-1, offrendo un'opzione per aggiornare strumenti esistenti invece di sostituirli.

Specifiche tecniche

• Tipo di prodotto: microscopio per analisi dei materiali DM6 M LIBS (microscopia + LIBS integrato)
• Metodo di analisi: spettroscopia di emissione indotta da laser (LIBS) per identificazione qualitativa degli elementi
• Tempo tipico di analisi chimica: ~1 secondo per ottenere un'impronta chimica nel punto mirato
• Preparazione del campione: non richiesta per il flusso di ispezione LIBS
• Gamma di ingrandimenti del microscopio: obiettivi da 1,25x a 100x (gamma di osservazione)
• Capacità funzionali: ispezione visiva (ottica) e chimica simultanea; attivazione LIBS con un clic
• Profiling in profondità / analisi degli strati: abilitati da µ-drilling (micro-ablation) usando LIBS
• Applicazioni: minerali, leghe, ceramiche, rivestimenti, analisi di pulizia/filtri, valutazione microstrutturale, QA/QC industriale
• Software: confronto di spettri con dataset di riferimento; dataset estendibile dall'utente
• Vantaggi del flusso di lavoro: elimina il trasferimento tra dispositivi, riduce passaggi e tempo d'analisi vs SEM/EDS, minimizza la preparazione laboriosa
• Integrazione: opzione di retrofit dei microscopi DM6000 M / DM6 M con modulo LIBS per soluzione 2-in-1
• Output forniti: immagini ottiche (oculare/camera) e composizione elementare/qualitativa derivata dagli spettri LIBS
