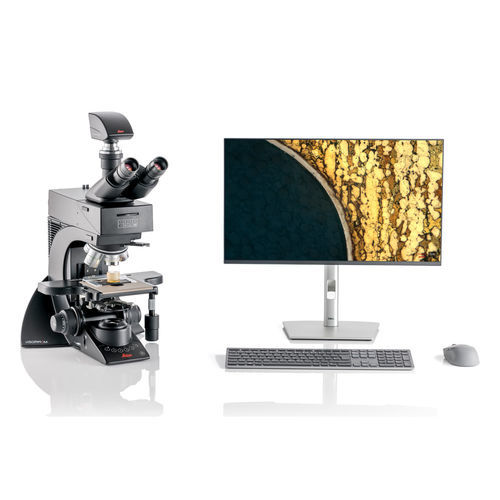

Microscopio ottico Visoria M

digitaleper ispezioneda laboratorio

Panoramica
Il microscopio per materiali Visoria M è progettato per ispezioni di routine e analisi dei materiali in metalli, elettronica, polimeri e per laboratori di R&S o QA/QC. Combina controlli ergonomici, gestione dell'illuminazione codificata e opzioni di workflow digitale per snellire le attività di ispezione e ridurre l'affaticamento dell'operatore.

Vantaggi principali

• Design ergonomico per supportare l'uso prolungato e ridurre i disturbi da movimenti ripetitivi.
• Gestione della luce codificata e funzioni codificate per cambi rapidi e ripetibili di ingrandimento e metodo di contrasto.
• Opzione di visualizzazione digitale senza oculari per visualizzazione diretta su tablet e configurazioni compatte.

Uso semplice
Controlli intuitivi e dispositivi di protezione consentono operazioni quotidiane rapide e affidabili.

• Indicatori di apertura codificati per colore corrispondenti ai codici degli obiettivi per una selezione rapida.
• Stop di messa a fuoco integrato per evitare contatti accidentali tra obiettivo e campione.
• Sistema di messa a fuoco a tre marce (grezzo, medio, fine) per una messa a fuoco precisa ad alti ingrandimenti.

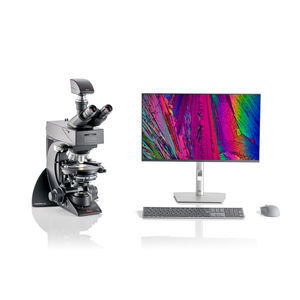

Lavorare senza oculari con l'opzione digitale
La configurazione digitale senza oculari supporta i moderni flussi di lavoro di ispezione:

• Visualizzazione diretta su tablet in posizione di lavoro ergonomica.
• Visualizzazione, documentazione e revisione collaborativa dei risultati in tempo reale.
• Minore ingombro della postazione poiché non è necessario un PC per la visualizzazione digitale.

Alimentato dalla piattaforma software Enersight
Enersight semplifica acquisizione e analisi con funzioni studiate per i flussi industriali:

• Misurazione dello spessore degli strati per analisi dei rivestimenti.
• XY Stitching (stadio manuale) per campi di vista ampi ad alta risoluzione.
• Extended Depth of Field (EDOF) per immagini nitide di campioni con altezze superficiali variabili.
• Quick Brightness per impostazioni ottimali di illuminazione e camera.
• Correzione ombreggiatura per compensare automaticamente illuminazione non uniforme.
• Fusione di immagini da diversi metodi di contrasto (es. brightfield e darkfield) per una interpretazione completa.

Visualizzare i dettagli con il contrasto corretto
Visoria M supporta più metodi di contrasto per rivelare strutture e difetti rilevanti per l'ispezione dei materiali:

• Brightfield (campo chiaro)
• Darkfield (campo scuro)
• Polarizzazione
• Contrasto di interferenza differenziale (DIC)
• Illuminazione obliqua (migliora la visualizzazione della topografia)
• Fluorescenza

Panoramica rapida con l'obiettivo Macro 0,7x opzionale
L'obiettivo Macro opzionale 0,7x fornisce una rapida panoramica di strutture macroscopiche con un diametro di osservazione di circa 36 mm, permettendo orientamento e screening rapidi prima del passaggio a obiettivi a maggior ingrandimento.

Ergonomia e adattamento
Visoria M si adatta alle esigenze dell'operatore per favorire una postura corretta e ridurre i movimenti ripetitivi:

• Disposizione simmetrica dei comandi e manopole di messa a fuoco e stadio regolabili in altezza per consentire l'uso con una sola mano e mantenere l'allineamento delle spalle.
• Facile passaggio tra operazioni per destrorsi e mancini per postazioni condivise.
• Accessori ergonomici: tubo ergonomico 15°, VarioTubes regolabili (0–35°), ErgoModules per regolare l'altezza degli oculari e ErgoLift opzionale per la regolazione complessiva dell'altezza.

Semplificare documentazione e acquisizione immagini
Acquisire immagini tramite un pulsante dedicato sul basamento mantenendo lo sguardo sull'immagine. Le immagini memorizzate includono impostazioni di sistema selezionate e metadati, e la barra di scala viene aggiunta e regolata automaticamente per velocizzare la documentazione.

Esempio di configurazione inclusa (elementi del bundle)
Visoria M Digital Materials Microscope for Inspection and Measurement of Fine Details and Surface Structures — esempio di configurazione che include i seguenti elementi (numero articolo ove disponibile):
Visoria M, 5-fold — Quantità: 1 (11561614)
Ground plate — Quantità: 1 (11561609)
Focus drive 3-step for M/P — Quantità: 1 (11561607)
Focus knobs for Visoria — Quantità: 1 (11561608)
IL axis, 4-fold — Quantità: 1 (11561600)
Lamp housing LH113 LED — Quantità: 1 (11504199)
Dust cover DML/Visoria/3000 Fluo/Photo — Quantità: 1 (11501074)
Ergo stage IND 76x50 with stage bracket — Quantità: 1 (11888703)
Slide holder IND — Quantità: 1 (11888711)
Reflector BF, fixed — Quantità: 1 (11888716)
Reflector DF — Quantità: 1 (11888740)
Microscope Objective N PLAN EPI 5x/0.12 BD — Quantità: 1 (11566077)
Microscope Objective N PLAN EPI 10x/0.25 BD — Quantità: 1 (11566083)
Microscope Objective N PLAN EPI 20x/0.40 BD — Quantità: 1 (11566067)
Microscope Objective N PLAN EPI 50x/0.75 BD — Quantità: 1 (11566074)
Microscope Objective N PLAN EPI 100x/0.85 BD — Quantità: 1 (11566075)
Flexacam c5 (digital camera option) — Quantità: 1 (12730535)
C-Mount HC 0.55x — Quantità: 1 (11541544)

Specifiche tecniche

• Modello: Visoria M
• Applicazione: Ispezione e analisi di materiali — metalli, leghe, componenti elettronici/meccanici, compositi, vetro, ceramiche, laboratori R&D e QA/QC.
• Modalità di funzionamento: configurazione digitale senza oculari e configurazione ottica classica.
• Metodi di contrasto supportati: brightfield, darkfield, polarizzazione, DIC, illuminazione obliqua, fluorescenza.
• Messa a fuoco: messa a fuoco a tre stadi (grezzo, medio, fine) con stop integrato.
• Stadio: stadio XY ergonomico accessibile per regolazione a una mano; altezza/torque dello stadio regolabile per ridurre movimenti ripetitivi.
• Obiettivo Macro (opzionale): obiettivo 0,7x che offre un campo di vista di ~36 mm di diametro.
• Illuminazione: gestione dell'illuminazione codificata che applica automaticamente l'illuminazione ottimale al cambio di ingrandimento/contrasto.
• Software: piattaforma Enersight — misurazione dello spessore degli strati, XY stitching (stadio manuale), EDOF, Quick Brightness, correzione ombreggiatura, fusione immagini tra metodi di contrasto.
• Imaging: pulsante di acquisizione integrato sul basamento; metadati e barra di scala aggiunti automaticamente.
• Accessori Ergo: tubi ergonomici 15°, VarioTubes (0–35°), ErgoModules, ErgoLift (opzionale).
• Opzioni camera digitale: Flexacam c5 e altri modelli Flexacam disponibili per flussi digitali.
