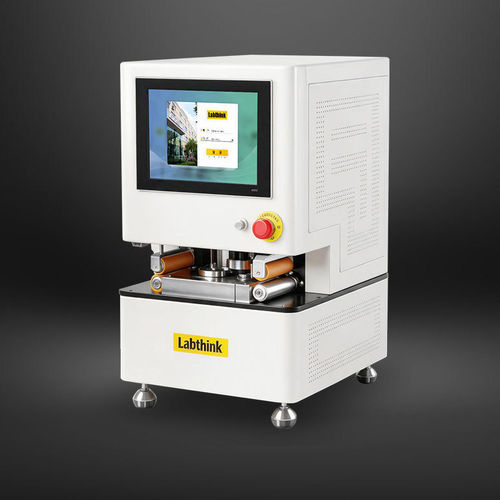

Tester di umidità C910H

di pressionedi temperaturadi portata d'aria

Panoramica
Il C910H applica il metodo volumetrico per la permeabilità ai gas e principi meccanici per la misura della resistenza alla perforazione e dello spessore. Progettato per la misurazione di laboratorio della permeabilità all'aria, della resistenza alla perforazione e dello spessore di separatori per batterie e film polimerici correlati.

Caratteristiche del prodotto

• Metodo volumetrico totalmente automatico ad alta precisione
  • Misura automatica del volume d'aria che attraversa il campione, in sostituzione dei metodi manuali a cilindro scorrevole.
  • Controllo automatico della pressione con precisione migliore di 0,01 kPa.
  • Pressione di prova configurabile via software.
• Misura dello spessore di tipo a contatto
  • Testa di misura sferica in carburo cementato per elevata resistenza all'usura.
  • Durata allo scorrimento > 100 milioni di cicli.
  • Sensore con scala lineare a griglia fotoelettrica trasmissiva.
• Misura meccanica della resistenza alla perforazione
  • Precisione di forza superiore alla classe 0,5 con elevata ripetibilità.
  • Azionamento servo, vite a ricircolo di sfere di precisione, regolazione continua della velocità e controllo ad alta precisione.
  • Morsetto pneumatico per campioni, per forza di serraggio costante e minor tempo di operazione.
• Misura integrata con alimentazione automatica dei campioni
  • Rilevamento combinato di permeabilità, perforazione e spessore per incrementare la produttività.
  • Funzione di scansione per identificazione e registrazione automatica dei campioni.
  • Design a doppio posizionamento per ridurre deviazioni nell'alimentazione dei campioni.
• Controllo intelligente e prestazioni affidabili
  • Tablet integrato touch da 12,1" con Windows.
  • Componenti chiave (sensori, servomotori, sistemi pneumatici) forniti da produttori internazionali riconosciuti.
  • Monitoraggio automatico di temperatura e umidità ambientale con registrazione in tempo reale.
  • Visualizzazione permeabilità supporta unità multiple (es. s/100 mL, μm/(Pa·s)).
  • Software con gestione permessi multilivello e audit trail (opzionale).

Principio di prova
La permeabilità all'aria viene misurata in condizioni controllate di temperatura, umidità e pressione atmosferica. Il test registra il tempo necessario affinché 100 mL di aria attraversino un'area di 6,45 cm² del campione con una pressione applicata di 1,21 kPa.

Standard di riferimento
ISO 5636; TAPPI T460; GB/T 36363-2018; GB/T 458-2008; GB/T 23227; GB/T 12655

Applicazioni di prova (applicazioni di base)
Permeabilità all'aria — Adatto per separatori di batterie, film traspiranti e materiali polimerici correlati.
Spessore — Adatto alla misura dello spessore di separatori e materiali correlati.
Resistenza alla perforazione — Adatto alla prova della resistenza alla perforazione di separatori e materiali correlati.

Parametri tecnici (voci principali)

• Modello: C910H
• Intervallo permeabilità: s/100 mL 30–1500 ; μm/(Pa·s) 0,1–4
• Risoluzione volume: 0,001 mL ; precisione volume: 1%
• Intervallo pressione: 0–2 kPa ; precisione pressione: 0,01 kPa
• Intervallo spessore: 0–2 mm ; risoluzione: 0,1 μm ; ripetibilità: 0,5 μm
• Intervallo perforazione: 0,1–50 N ; risoluzione: 0,001 N ; precisione forza: ±0,5%
• Velocità di prova: 0–500 mm/min ; precisione velocità: ±0,5%

Specifiche tecniche (selezionate)

• Camera di prova: 1 set
• Dimensione campione: 4" × 40" (10 cm × 100 cm)
• Spessore campione: ≤ 80 mil (2 mm)
• Area di misura: 1 in² (6,4 cm²)
• Testa di misura spessore: Φ3 mm (sferica) ; pressione testa < 0,8 N
• Diametro interno dispositivo di puncione: Φ50 mm ; ago puncione: Φ1 mm
• Sorgente aria: aria secca (fornita dall'utente) ; pressione: 72,5–101,5 PSI / 0,5–0,7 MPa ; linea: tubo PU Φ6 mm
• Dimensioni: 76 × 45 × 55 cm
• Alimentazione: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz
• Peso netto: 85 kg

Configurazione standard e opzioni

• Standard: unità principale, tablet integrato, software professionale, tubo PU Φ6 mm.
• Opzioni: compressore d'aria ; CFR 21 Part 11 ; requisiti sistema informatico GMP ; DataShield™ (opzionale).

Note
Tutti i parametri sono stati misurati nel laboratorio Labthink da operatori professionisti nelle condizioni richieste. Labthink si riserva il diritto di modificare specifiche e aspetto senza preavviso.

Caratteristiche / specifiche tecniche

• Modello: C910H
• Test integrati: permeabilità volumetrica, resistenza alla perforazione meccanica, misura spessore a contatto
• Interfaccia: tablet touch 12,1" con Windows ; software professionale ; opzioni GMP/CFR21/DataShield™
