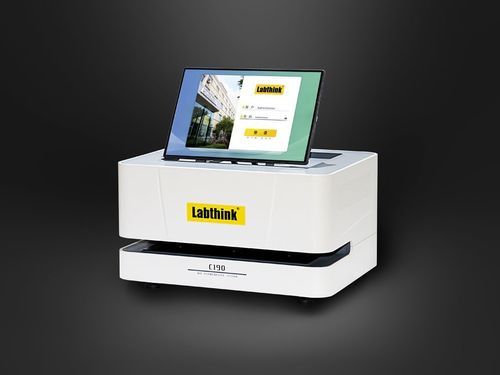

Sistema di test di portata d'aria C190H

di permeabilità ai gasdi permeabilitàdi aria compressa

Il tester di permeabilità all'aria C190H è uno strumento di laboratorio che applica il metodo del volume per misurare la permeabilità ai gas di diaframmi di batterie, membrane traspiranti, materiali polimerici correlati, carta per sigarette e carte varie. Offre una misurazione completamente automatica e di alta precisione con un test flessibile a tre celle e un controllo intelligente per ottenere risultati affidabili e ripetibili. Caratteristiche del prodotto

• Metodo del volume, completamente automatico e altamente preciso: il volume del gas che passa attraverso il campione viene determinato in modo completamente automatico (sostituisce la misurazione manuale con cilindro scorrevole); la precisione del controllo della pressione è migliore di 0,01 kPa; la pressione di prova può essere impostata liberamente tramite software.
• Design a tre celle, flessibile ed efficiente: tre celle di prova indipendenti consentono di testare tre campioni in un unico ciclo; è possibile selezionare tre celle di prova indipendenti o tre celle di prova congiunte; la modalità di prova rapida riduce il tempo totale di prova per tre celle a circa 1 minuto.
• Chiusura automatica del provino, sicura e a risparmio di lavoro: il bloccaggio pneumatico del provino fornisce una forza di serraggio costante e una migliore tenuta; il design antipizzicamento garantisce un funzionamento più sicuro.
• Controllo intelligente, comodo e affidabile: tablet Windows da 12 pollici in dotazione per un comodo controllo; computer industriale Labthink incorporato per ridurre i guasti del sistema e garantire la sicurezza dell'archiviazione dei dati; sensore centrale e controllo pneumatico di produttori rinomati per una lunga durata e un basso tasso di guasti; rilevamento e registrazione automatica della temperatura e dell'umidità del test; supporta la visualizzazione di più unità (ad esempio, s/100 mL e μm/(Pa-s)); le funzioni software opzionali includono la gestione dell'autorità a più livelli e il tracciamento degli audit.

Principio del test In condizioni di temperatura, umidità e pressione atmosferica, lo strumento misura il tempo necessario affinché 100 mL di aria passino attraverso un diaframma con un'area di 6,45 cm2 a una pressione di 1,21 kPa. Standard di riferimento

• ISO 5636
• TAPPI T460
• GB/T 36363-2018
• GB/T 458-2008
• GB/T 23227
• GB/T 12655

Applicazioni

• Applicazioni di base: verifica della permeabilità ai gas dei diaframmi delle batterie, delle membrane traspiranti e dei relativi prodotti polimerici.
• Applicazioni estese (personalizzate): verifica della permeabilità ai gas della carta delle sigarette e di varie altre carte.

Caratteristiche/Specifiche tecniche

• Scopo del test: s/100 mL = 30-1500; μm/(Pa-s) = 0,1-4.
• Risoluzione del volume: 0.001 mL; precisione del volume: 1%.
• Campo di pressione: 0-2 kPa; precisione della pressione: 0,01 kPa.
• Numero di celle di prova: 3 set.
• Dimensioni del campione: ≥ 2" × 2" (6 cm × 6 cm).
• Spessore del campione: ≤ 120 mil (3 mm).
• Area di prova: 1" (6,4 cm2) (in linea di principio lo strumento misura 100 mL attraverso un'area di ~6,45 cm2 alla pressione specificata).
• Specifiche del gas: aria secca (fonte d'aria fornita dall'utente); ingresso aria compressa: tubo in poliuretano da Φ6 mm (pressione consigliata 87 PSI / 600 kPa).
• Dimensioni dell'interfaccia: Tubo in poliuretano da 6 mm.
• Dimensioni: 23.6" H × 19,6" L × 27,5" P (25 cm × 44 cm × 35 cm) (come da listino).
• Alimentazione: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz.
• Peso netto: 24 kg.
• Funzioni estese (opzionali): DataShield™ (opzionale), requisiti del sistema informatico GMP (opzionale), CFR21 Part11 (opzionale).
• Configurazione standard: mainframe dello strumento, tablet, software professionale, tubo in poliuretano Φ6 mm.
• Parti opzionali: compressore d'aria, CFR21 Part11, requisiti del sistema informatico GMP, DataShield™.
