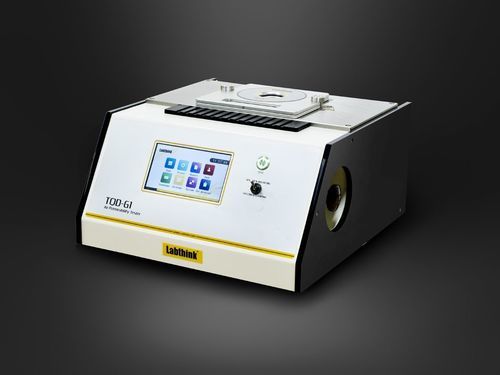

Tester di controllo TQD-G1A

di portata d'ariadi permeabilitàdi aria compressa

Panoramica

Il TQD-G1A è un apparecchio per la misurazione della permeabilità all'aria e della resistenza all'aria di materiali per interni auto e di un'ampia gamma di materiali porosi, utile per il controllo qualità e per requisiti applicativi. Materiali tipici: schiuma poliuretanica, PVC, pelle, tessuti, non tessuti, membrane, spugna, moquette, carta e pelle.

Caratteristiche del prodotto

• Due metodi di misura selezionabili: differenza di pressione costante (Metodo B) e flusso costante (Metodo A).
• Sensori elettronici di portata e pressione dell'aria ad alta precisione per dati di prova affidabili.
• Sistema di pompa a vuoto importata, privo di manutenzione, integrato per stabilizzare il flusso d'aria.
• Staffaggio campione professionale con serraggio pneumatico per forza di serraggio costante e operazioni sicure e rapide.
• Schermo touch industriale a colori da 7" e interfaccia desktop per un'operatività intuitiva.
• Calendario integrato, commutazione multilingue e gestione permessi a più livelli.
• Stampante microago opzionale per stampa e archiviazione dei risultati.
• Interfaccia RS232 opzionale per trasmissione dati a PC.

Principio di prova

• Metodo A: Si stabilisce un flusso costante verticalmente attraverso il campione; si misura la differenza di pressione risultante e si calcola la resistenza al flusso d'aria e i parametri correlati.
• Metodo B: Si mantiene una differenza di pressione costante sul campione; si misura il flusso d'aria che attraversa una superficie definita in un dato intervallo di tempo per calcolare la permeabilità e i parametri correlati.

Normative

• ISO 9237; ISO 4638; ISO 5636; GB/T 10655; GB/T 5453; GB/T 4689.22; GB/T 13764; ASTM D737; TAPPI T460; JIS P8117.

Applicazioni

• Applicazioni di base

  • Materiali per interni auto: misurazione di permeabilità e resistenza all'aria per poliuretano, PVC, pelle, tessuti e non tessuti.
  • Materiali polimerici porosi elastici: prove di permeabilità per spugne e materiali simili.
  • Tessili: prove di permeabilità per tessuti e non tessuti.
  • Pelletteria: prove di permeabilità per materiali in pelle.
• Applicazioni estese

  • Carta: prove di permeabilità per fazzoletti, carta igienica e altri prodotti cartacei.
  • Mascherine: prove di resistenza alla ventilazione e differenza di pressione per vari tipi di mascherine.

Specifiche tecniche

• Parametri di prova (TQD-G1A): Intervallo pressione differenziale 0–1000 Pa; risoluzione 0,1 Pa; precisione 0,25%; intervallo misura portata 0–30 L/min; risoluzione 0,1 L/min; precisione 2%.
• Dettagli tecnici: Numero celle di prova: 1; dimensione campione: 2" x 2" (5 cm × 5 cm); spessore campione: ≤40 mil (≈1 mm); area di prova: 20 cm² (altre dimensioni personalizzabili); gas: aria compressa pulita (sorgente aria fornita dall'utente); pressione sorgente raccomandata: 72.5 PSI / 500 kPa (nota: l'ingresso può richiedere ≥79.7 PSI / 550 kPa, portata in uscita raccomandata >120 L/min); dimensione interfaccia: tubo poliuretano Φ8 mm; dimensioni: 12" H × 18" W × 20" D (30 cm × 46 cm × 52 cm); alimentazione: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz; peso netto: 55 lbs (≈25 kg).
• Configurazione prodotto: Standard: unità principale, un set di fissaggi e tubo poliuretano Φ8 mm. Opzioni: software per PC, compressore d'aria. La fonte d'aria deve essere fornita dall'utente.
