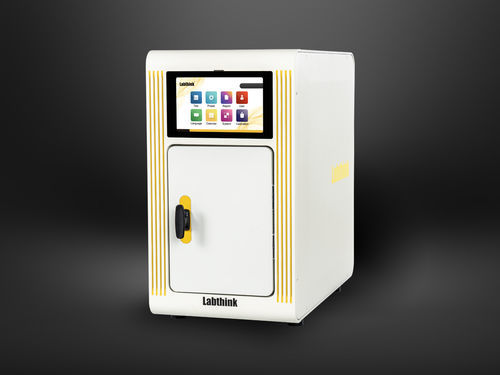

Tester di ossigeno C401H

O2di vapore acqueoOTR

Panoramica
Il sistema C401H integra un sensore coulometrico per ossigeno e un sensore a infrarossi per vapore acqueo per la misura di OTR e WVTR su materiali a barriera medio‑alta. Progettato secondo norme come ASTM D3985, ASTM F1249 e ISO 15106-2, è adatto per film, imballaggi e lastre nei settori farmaceutico, alimentare, dispositivi medici, chimico, fotovoltaico ed elettronico.

Caratteristiche del prodotto (sintesi)

• Strumento combinato OTR+WVTR con modalità commutabili: combinata, solo OTR, solo WVTR.
• Un’unica fissazione del campione consente test combinati sequenziali evitando contaminazioni incrociate.
• Cellule di prova separate per film e imballaggi nello stesso cabinet per condizioni coerenti e confronti affidabili.

Competenza chiave: sensore coulometrico per ossigeno

• Sensore coulometrico a livello ppb per basso limite di rilevamento.
• Principio di misura ad valore assoluto conforme ad ASTM D3985; non richiede calibrazioni frequenti.
• Durata utile estesa rispetto ai sensori coulometrici tradizionali.
• Elevata efficienza di assorbimento dell'ossigeno nell'intervallo specificato.

Competenza chiave: sensore a infrarossi per vapore acqueo

• Sensore a infrarossi progettato secondo ASTM F1249.
• Progetto senza parti di consumo per lunga durata e con allarmi/protezione integrati.

Controllo multidimensionale di temperatura e umidità

• Tecnologia di circolazione aria a 360° per stabilità termica.
• Controllo automatico di flusso e temperatura del gas vettore durante la prova per maggiore accuratezza.
• Generazione dell'umidità secondo principio NIST per umidità costante.
• Sensori ad alta precisione per monitoraggio e registrazione in tempo reale.
• Ripetibilità del sistema fino a 0,01 cc/(m2·day).

Flessibilità di prova (film e imballaggi)

• Prove indipendenti per film e imballaggi nello stesso cabinet; cella di prova a doppia funzione per cambio rapido.
• Morsettatura automatica per forza uniforme e tenuta affidabile, riducendo tempi e rischi operativi.

Sistema di controllo intelligente

• Touchscreen 10" di grado medicale con sistema desktop per interfaccia semplice.
• Test completamente automatizzati con salvataggio automatico dei dati e avvisi intelligenti.
• Funzioni integrate: calendario, selezione multilingue, controllo accessi multilivello e porta di rete per accesso remoto e aggiornamenti.

Gestione collaborativa multi‑strumento

• Software piattaforma opzionale per controllo di più unità da un singolo computer.
• Gestione centralizzata dati con visualizzazione in tempo reale di curva di trasmissione, coefficiente, temperatura e umidità.
• Modalità professionale e opzioni per tracciabilità conforme a GMP e integrazione DataShield™.

Risparmio energetico e basse emissioni

• Controllo a frequenza variabile e componenti a basso consumo per ridurre l'energia utilizzata.
• Operatività autonoma senza PC, riducendo costi di allestimento e gestione del laboratorio.

Principio di prova
Il campione pretrattato viene serrato tra due camere. Ossigeno o gas portante con umidità stabile scorre su un lato e azoto ad alta purezza sull'altro. Le molecole che attraversano il campione vengono trasportate al sensore dal flusso di azoto; i dati di concentrazione misurati sono analizzati per calcolare OTR, WVTR e risultati correlati.

Norme di riferimento
ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2, YBB 00082003-2015; ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Applicazioni di prova (selezionate)

• Film: OTR/WVTR per film plastici, film compositi, film coestrusi, film metallizzati e laminati.
• Imballaggi: prove per bottiglie, buste, lattine, scatole e fusti in plastica, carta composita, vetro e metallo (farmaceutico, bevande, alimentare, cosmetico).
• Lastre: PP, PVC, PVDC, lamiere metalliche e wafer di silicio.
• Estese: tappi, film LCD, backsheets solari, tubazioni, blister medicali, medicazioni sterili, involucri batterie.

Specifiche tecniche (principali)

• Modello: C401H
• Intervallo di misura (film, area standard 50 cm2): OTR 0,01–200 cc/(m2·day); WVTR 0,005–50 g/(m2·day)
• Intervallo per imballaggi: OTR 0,00005–1 cc/(pkg·day); WVTR 0,00002–0,25 g/(pkg·day)
• MASK 5 cm2 (opzionale): OTR 0,2–2000 ; WVTR 0,2–500
• Risoluzione: 0,0001 (unità rispettive)
• Ripetibilità: OTR 0,01 cc/(m2·day) o 1% (il maggiore); WVTR 0,005 g/(m2·day) o 2%
• Temperatura: 15–50 °C ; oscillazione ±0,2 °C
• Umidità: 0%, 35%–90% ±2% RH
• Spessore campione: ≤ 3 mm ; area prova 50 cm2 (10,6 × 10,6 cm)
• Gas vettore: azoto 99,999% (fornito dall'utente) ; pressione sorgente ≥ 280 kPa
• Dimensioni: 68 × 40 × 68 cm ; peso netto 75 kg
• Alimentazione: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz
• Configurazione standard: unità principale, prelevatore, grasso per vuoto, tubo Φ4 mm ; opzioni: GP-02, software, DataShield™, conformità GMP/CFR21 Part 11.
