Tester di portata C403H

di umiditàdi sicurezza elettricadi pressione

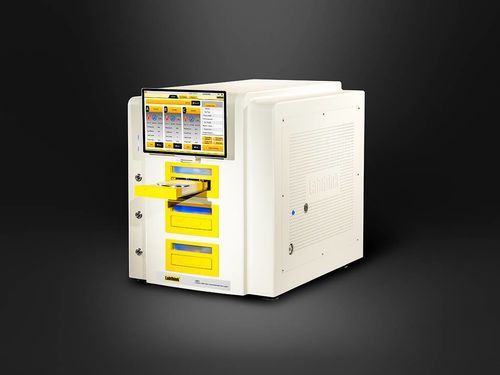

Il C403H è un analizzatore combinato OTR/WVTR per prove ad alta precisione della permeabilità all'ossigeno e al vapore acqueo su film, lastre e materiali affini, utilizzando un sensore di ossigeno coulombometrico e un sensore infrarosso per l'umidità. Progettato per conformarsi alle norme ASTM e ISO sulla prova delle barriere, è indicato per alimentare, farmaceutico, dispositivi medici, prodotti chimici di uso quotidiano, fotovoltaico ed elettronica.

Caratteristiche principali

• Funzionamento combinato OTR/WVTR con modalità selezionabili: combinata OTR & WVTR, solo OTR o solo WVTR; esecuzione automatica per ciascun campione montato.
• Sensore di ossigeno coulombometrico con sensibilità a livello di ppb, progettato per soddisfare ASTM D3985; lettura assoluta, vita utile estesa e protezione automatica da superlimiti.
• Sensore IR dell'umidità brevettato per rilevamento WVTR a basso limite, progettato per ASTM F1249; non consumabile e lunga durata.
• Tecnologia di circolazione dell'aria a 360° a temperatura costante e sensori di temperatura/umidità ad alta precisione per migliorare stabilità e ripetibilità.
• Tre camere di prova indipendenti (rilevamento parallelo) consentono test simultanei di tre campioni alle stesse condizioni; bloccaggio automatico del campione per tenuta costante.
• Pannello touch 12" Windows, modalità di test automatiche e camere a cassetto con ingresso/uscita automatica per ergonomia operativa.
• Computer industriale integrato, sensori ottici/intelligenti e allarmi acustici/visivi; componenti di marca per affidabilità operativa.
• Funzioni avanzate: modalità professionali, visualizzazione multi-curve (OTR/WVTR, coefficiente di diffusione, temperatura, umidità) e purificazione gas opzionale per gas vettore privo di ossigeno.

Principio di prova
Il campione precondizionato viene bloccato tra camere superiore e inferiore. Ossigeno o gas umidificato è applicato su un lato mentre azoto ad alta purezza scorre sull'altro. Le molecole che diffondono attraverso il materiale vengono trasportate dall'azoto al sensore appropriato (ossigeno coulombometrico o umidità IR) e i tassi di trasmissione vengono calcolati dalle concentrazioni misurate.

Norme di riferimento

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380-3, JIS K7126-2-B, YBB 00082003-2015
• ASTM F1249, ISO 15106-2, GB/T 26253, JIS K7129, YBB00092003-2015

Applicazioni di prova

• Film - Prove OTR e WVTR su film plastici, film compositi carta-plastica, film coestrusi, film alluminizzati, film compositi con foglio di alluminio, film compositi fibra di vetro/alluminio/carta e materiali simili.
• Lastre - Prove OTR e WVTR su lastre PP, lastre PVC, lastre PVDC, fogli metallici, lastre in gomma, lastre in silicio e altri materiali piani.

Specifiche tecniche

• Modello: C403H
• Intervallo OTR (area standard 50 cm2): 0,01 – 200 cc/(m2·day)
• Intervallo OTR (MASK 5 cm2, opzionale): 0,2 – 2000 cc/(m2·day)
• Intervallo OTR (MASK 1 cm2, opzionale): 1 – 10000 cc/(m2·day)
• Risoluzione OTR: 0,0001 cc/(m2·day)
• Ripetibilità OTR: 0,01 cc/(m2·day) o 1%, valore maggiore
• Intervallo WVTR (area standard 50 cm2): 0,005 – 40 g/(m2·day)
• Intervallo WVTR (MASK 5 cm2, opzionale): 0,2 – 400 g/(m2·day)
• Intervallo WVTR (MASK 1 cm2, opzionale): 1 – 2000 g/(m2·day)
• Risoluzione WVTR: 0,0001 g/(m2·day)
• Ripetibilità WVTR: 0,005 g/(m2·day) o 2%, valore maggiore
• Gamma di temperatura: 15 – 50 °C (standard); 5 – 60 °C (personalizzabile)
• Variazione di temperatura: ±0,05 °C
• Gamma di umidità (entro la gamma di temperatura standard): 0%, 5 – 90% ±2% RH
• Camere di prova: 3 camere indipendenti
• Dimensione campione: 11,2 cm × 11,2 cm (4,4" × 4,4")
• Spessore campione: ≤ 120 mil (3 mm)
• Area di prova standard: 50 cm2
• Gas vettore: azoto ad alta purezza 99,999%; ossigeno 99,5% (alimentazione gas non inclusa)
• Pressione gas: ≥ 40,6 PSI / 280 kPa (nota: porta di alimentazione richiede ≥ 79,7 PSI / 550 kPa)
• Dimensione porta: tubo metallico 1/8" (tubo poliuretano Φ6 mm)
• Alimentazione: 120 VAC ±10% 60 Hz o 220 VAC ±10% 50 Hz
• Dimensioni strumento: 60 cm × 50 cm × 70 cm (23.6" H x 19.6" W x 27.5" D)
• Peso netto: 100 kg (220 lbs)
• Funzioni opzionali: Unità di purificazione gas GP-01; DataShield™; requisiti sistema informatico GMP; CFR21 Part11
• Configurazione standard: mainframe, tablet, campionatore, grasso per vuoto, tubo poliuretano Φ6 mm
• Note: il cliente deve fornire alimentazione gas e acqua distillata; pressioni e connessioni come indicato.
