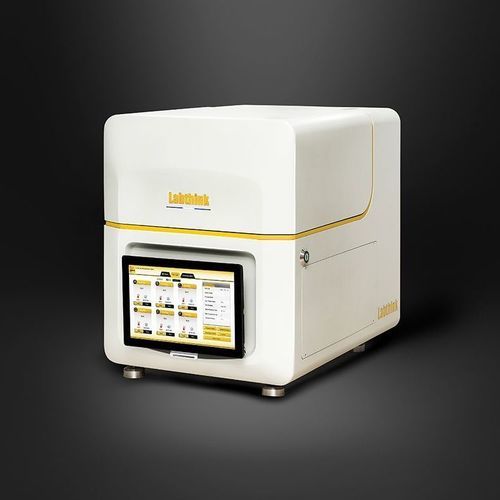

Sistema di test di ossigeno C406H

di portatadi umiditàdi pressione

Il C406H è un sistema combinato per la misura del tasso di trasmissione dell'ossigeno (OTR) e del vapore acqueo (WVTR), che integra un sensore di ossigeno coulombometrico e un sensore di umidità a infrarossi brevettato per fornire misure OTR e WVTR ad alta precisione per film, lastre e materiali affini.

Caratteristiche principali

• Test combinati OTR/WVTR: modalità selezionabili OTR+WVTR, solo OTR o solo WVTR, con test sequenziali automatici sullo stesso campione per evitare contaminazioni incrociate.
• Rilevazione dell'ossigeno coulombometrica: sensore O2 a livello ppb con misura a valore assoluto (secondo ASTM D3985), lunga vita utile e allarmi/protezioni per superamento soglie.
• Rilevazione umidità a infrarossi: sensore IR brevettato (secondo ASTM F1249) con basso limite di rilevamento, funzionamento senza consumabili e protezione automatica.
• Controllo e monitoraggio precisi: struttura avanzata delle celle di prova e circolazione dell'aria a 360°; controllo automatico di flusso, temperatura e umidità relativa; sensore di umidità ad alta precisione per monitoraggio in tempo reale.
• Design ad alta produttività: concetto multi‑camera per prove parallele nelle stesse condizioni (6 camere indipendenti, area standard 50 cm²).
• Operatività intelligente: pannello touch 12" Windows integrato; modalità automatica (avvio con un tasto dopo inserimento condizioni target); coperchio automatico con allarmi acustici/visivi.
• Sicurezza e affidabilità: computer industriale integrato per archiviazione dati sicura; sensori ottici e intelligenti con allarmi; componenti di marche riconosciute.
• Risparmio di spazio: ingombro ridotto rispetto agli strumenti multi‑camera tradizionali.
• Funzionalità avanzate: modalità professionali di test, visualizzazione curve OTR/WVTR e coefficienti, curve di temperatura e umidità; purificazione gas opzionale per gas portante privo di ossigeno.

Principio di prova

• Il campione precondizionato viene bloccato tra le camere di prova. Da un lato scorre ossigeno (o gas a umidità controllata) e dall'altro azoto ad alta purezza. Le molecole che diffondono attraverso il campione vengono convogliate dal flusso di azoto verso il sensore corrispondente (sensore coulombometrico per O2 o sensore IR per umidità) e il tasso di trasmissione viene calcolato a partire dalle concentrazioni misurate.

Normative di riferimento

• ASTM D3985, ASTM F1307, GB/T 19789, GB/T 31354, DIN 53380‑3, JIS K7126‑2‑B, YBB 00082003‑2015
• ASTM F1249, ISO 15106‑2, GB/T 26253, JIS K7129, YBB00092003‑2015

Applicazioni di prova

• Film: film plastici, film compositi carta‑plastica, film coestrusi, film alluminizzati, film compositi con alluminio/fibra vetrosa/carta e altri materiali simili.
• Lastre: lastre PP, PVC, PVDC, fogli metallici, lastre in gomma, lastre in silicone e altri materiali piani.

Caratteristiche / specifiche tecniche

• Modello: C406H
• Camere di prova: 6 camere indipendenti (area standard 50 cm²)
• Dimensione campione: 11,7 cm × 11,7 cm (4,6” × 4,6”)
• Spessore accettato campione: ≤ 120 mil (≈ 3 mm)
• OTR - Campo di misura (area 50 cm²): 0,02 ~ 200 cc/(m²·giorno); maschere opzionali estendono il campo fino a 10000 cc/(m²·giorno) per aree minori
• OTR - Risoluzione: 0,0001 cc/(m²·giorno)
• OTR - Ripetibilità: 0,02 cc/(m²·giorno) o 1%, valore maggiore
• WVTR - Campo di misura (area 50 cm²): 0,02 ~ 40 g/(m²·giorno); maschere opzionali fino a 2000 g/(m²·giorno)
• WVTR - Risoluzione: 0,0001 g/(m²·giorno)
• WVTR - Ripetibilità: 0,02 g/(m²·giorno) o 2%, valore maggiore
• Intervallo temperatura: standard 15–50 °C (opzione 5–60 °C)
• Fluttuazione temperatura: ±0,15 °C
• Intervallo umidità (nel campo temperatura standard): 0 %, 5–90 % ±2 %, 100 % RH
• Gas vettore: azoto 99,999 % raccomandato; ossigeno 99,5 % (fornitura gas non inclusa)
• Pressione minima sorgente gas: ≥ 40,6 PSI / 280 kPa
• Connessione gas: tubo metallico 1/8" (tubo PU Ø 6 mm accessorio standard)
• Alimentazione: 120 VAC ±10 % 60 Hz o 220 VAC ±10 % 50 Hz
• Dimensioni (H×W×D): 60 cm × 49 cm × 66 cm (23,6” × 19,2” × 25,9”)
• Peso netto: 100 kg (220 lbs)
• Funzioni/opzioni: GP‑01 unità di purificazione gas, DataShield™, requisiti sistema informatico GMP, CFR21 Part11 (opzionali)
• Configurazione standard: unità principale, tablet, prelevatore, grasso per vuoto, tubo PU Ø 6 mm
