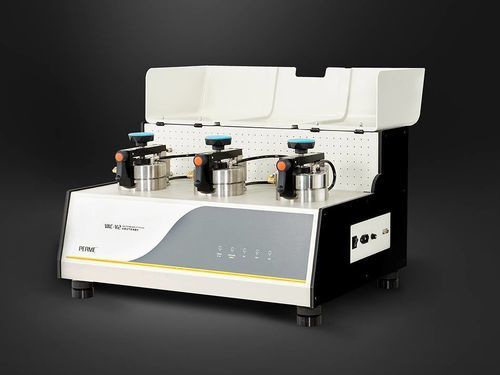

Sistema di test di pressione VAC-V2

di diffusionedi solubilitàdi permeabilità

VAC-V2 è un dispositivo da laboratorio a pressione differenziale per la determinazione precisa del tasso di trasmissione dei gas e delle proprietà di barriera derivate (coefficiente di solubilità, coefficiente di diffusione, coefficiente di permeabilità) di film, film compositi, materiali ad alta barriera, lastre e fogli di alluminio.

Caratteristiche del prodotto

• Misura in un unico test il tasso di trasmissione del gas e i coefficienti di solubilità, diffusione e permeabilità.
• Tre posizioni campione indipendenti per testare simultaneamente campioni diversi con risultati separati.
• Controllo temperatura (5°C–95°C, ±0,1°C) e umidità (0%RH o 5%–90%RH; opzione di umidificazione automatica 15°C–40°C) ad ampia gamma e alta precisione.
• Due modalità di prova: modalità proporzionale e modalità standard; intervallo di prova espandibile per materiali ad alta permeabilità.
• Funzione di fitting dei dati per valutazioni affidabili in condizioni estreme e su diverse temperature.
• Configurabile per test su gas tossici, infiammabili o esplosivi (richiede personalizzazione); controllo computerizzato, porta RS232 e supporto Lystem™.
• Include film di riferimento per calibrazione rapida.

Principio di prova
Il campione precondizionato viene montato in una cella di diffusione che separa due camere. La camera a bassa pressione viene evacuata, quindi si introduce gas nella camera ad alta pressione per creare una differenza di pressione costante. Il gas permea attraverso il campione nella camera a bassa pressione; permeabilità e coefficienti derivati vengono calcolati monitorando la variazione di pressione nella camera bassa.

Norme

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Applicazioni

• Film
  Film plastici, film compositi, film carta-plastica, film coestrusi, film alluminizzati, fogli di alluminio e compositi.
• Lastre
  Materiali plastici tecnici, gomma e materiali da costruzione (es. PP, PVC, PVDC).
• Gas
  O2, CO2, N2, aria, He e altri (forniti dall'utente).
• Casi speciali
  Film biodegradabili, substrati verniciati, materiali aerospaziali (test elio), tubi cosmetici, lastre di gomma, carta e cartone da imballaggio.

Specifiche tecniche

• Intervallo di prova (film): 0,05–50.000 cm3/m2·24h·0,1MPa (standard); espandibile a ≥500.000 cm3/m2·24h·0,1MPa.
• Numero di campioni: 3 (risultati indipendenti).
• Risoluzione del vuoto: 0,1 Pa; vuoto della camera di prova < 20 Pa.
• Temperatura: 5°C–95°C; precisione ±0,1°C.
• Umidità: 0%RH o 5%–90%RH; precisione ±1%RH; opzione di umidificazione automatica 15°C–40°C.
• Dimensione campione: Φ97 mm; area di prova: 38,48 cm2.
• Gas di prova: O2, N2, CO2 (non forniti).
• Pressione di prova: 10–200 kPa; pressione di alimentazione gas: 0,4–0,6 MPa; porta: Φ6 mm (tubo PU).
• Dimensioni: 760 × 575 × 450 mm (L×P×A); alimentazione: 220 VAC 50 Hz / 120 VAC 60 Hz; peso netto: 88 kg.
• Configurazione standard: unità, controllo temperatura, software professionale, taglierina campioni circolare, grasso per vuoto, carta filtro quantitativa veloce, pompa a vuoto importata. Accessori opzionali disponibili.
• Nota: l'utente deve predisporre l'alimentazione del gas e acqua distillata; porta gas Φ6 mm tubo PU.
