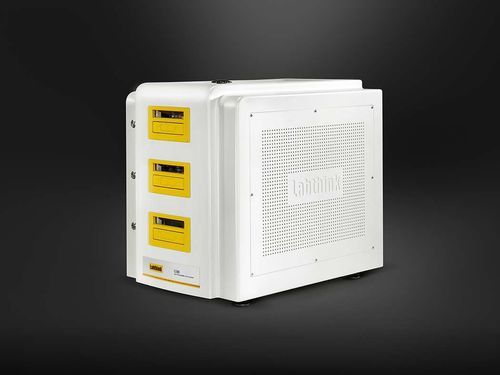

Tester di pressione C130H

di controllodi temperaturadi diffusione

Il C130H è uno strumento basato sul metodo della pressione differenziale per la misura precisa della velocità di permeazione dei gas, dei coefficienti di solubilità, diffusione e permeabilità di film plastici, film compositi, lastre e fogli metallici a temperature controllate. Progettato per R&S, controllo qualità e prove standardizzate in laboratorio industriale.

Caratteristiche del prodotto

• Design e funzionamento
  • Celle di prova a cassetto pop-up per una gestione sicura e rapida dei campioni
  • Morsettatura automatica dei campioni con forza uniforme per garantire ripetibilità
  • Componenti importati per stabilità a lungo termine
  • Modalità intelligente con avvio a un tasto e arresto automatico (temperatura di prova da preimpostare)
  • Modalità ricerca con configurazioni parametriche flessibili per analisi avanzate
• Precisione ed efficienza
  • Sensore di vuoto ad alta precisione per misurazioni di barriera ultra-alta (0,01–0,09 cm3/m2·24h·0,1MPa)
  • Sistema pneumatico e pompa del vuoto importati che raggiungono 0,2 Pa con controllo automatico
  • Tempi tipici di prova: <4 h per materiali a bassa/media barriera, <8 h per materiali ad alta barriera (inclusa evacuazione)
  • Tre celle di prova indipendenti per risultati separati e campioni intercambiabili
• Controllo temperatura e pressione
  • Tecnologia di circolazione 360° per temperatura costante, fluttuazione inferiore a ±0,05°C
  • Tecnica di compensazione pressione per stabilizzare la differenza di pressione (variazione < 0,2 KPa)
  • Pressione di prova regolabile da 10 KPa a 210 KPa
• Funzioni e personalizzazione
  • Supporta gas singoli e miscele; prove su gas infiammabili/esplosivi/tossici disponibili con personalizzazione e misure di sicurezza
  • Controllo automatico opzionale dell'umidità del gas (umidificatore su richiesta)
  • Fitting dei dati per estrapolazioni a temperature estreme e porta per film di riferimento per calibrazione rapida
  • Porta di calibrazione per verifica temperatura/pressione; conforme al metodo della pressione differenziale
• Controllo computer integrato
  • Architettura integrata strumento/software che riduce dipendenza da PC esterni e migliora la sicurezza dei dati
  • Interfaccia Windows; supporto mouse, tastiera e monitor
  • Quattro porte USB e doppia porta Ethernet per trasferimento dati; opzioni GMP e DataShield per gestione sicura dei dati

Principio di prova
Il campione precondizionato viene montato a formare una barriera sigillata tra una camera ad alta pressione e una a bassa pressione. La camera a bassa pressione viene evacuata, la cella viene evacuata e si introduce gas nella camera ad alta pressione per creare una differenza di pressione costante. Il gas permea attraverso il campione verso la camera a bassa pressione e il monitoraggio delle variazioni di pressione fornisce dati su permeabilità, diffusione e solubilità.

Norme di prova

• ISO 2556
• ISO 15105-1
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Applicazioni

• Film: film plastici, film compositi, laminati carta-plastica, film coestrusi, film alluminizzati, fogli di alluminio e laminati
• Lamiere: materie plastiche tecniche, gomma e materiali da costruzione (es. PP, PVC, PVDC)
• Gas: O2, CO2, N2, aria, He; gas pericolosi testabili con personalizzazione
• Film biodegradabili, materiali aerospaziali (es. permeabilità all'elio), carta e cartone, film rivestiti, tessuti in fibra di vetro, tubi cosmetici e fogli di gomma

Configurazioni

• Standard: strumento, monitor, tastiera, mouse, taglierina campioni circolare, grasso per vuoto, carta filtrante quantitativa rapida, pompa per vuoto, tubo PU Φ6 mm (3 m)
• Opzionale: sistema computer GMP, DataShield, compressore d'aria

Note

• Il collegamento di alimentazione gas utilizza tubo PU Φ6 mm; il cliente deve fornire l'alimentazione gas.
• Alcune funzioni (umidificazione, prova di gas pericolosi) richiedono personalizzazione e misure di sicurezza.

Specifiche tecniche

• Campo di prova (film): 0,01 ~ 50 000 cm3/m2·24h·0,1MPa
• Risoluzione (permeazione): 0,001 cm3/m2·24h·0,1MPa
• Intervallo di temperatura: 10 °C ~ 50 °C (23 °C ambiente)
• Risoluzione temperatura: 0,01 °C; fluttuazione: ±0,05 °C; accuratezza: ±0,3 °C (porta di calibrazione)
• Risoluzione vuoto: 0,01 Pa; precisione visualizzata: ±0,2% (1%~100% campo del sensore)
• Vuoto camera di prova: < 10 Pa
• Numero campioni: 3 celle indipendenti (personalizzabile)
• Dimensione campione: Φ97 mm; area di prova: 38,48 cm2
• Gas di prova: O2, N2, CO2 (fornitura gas non inclusa); umidificazione opzionale
• Pressione di prova: 10 KPa ~ 210 KPa
• Pressione di alimentazione gas: 0,5 MPa ~ 0,6 MPa
• Dimensione porta: Φ6 mm tubo PU
• Dimensioni strumento: 710 mm × 350 mm × 630 mm
• Alimentazione: 220 VAC ±10% 50 Hz / 120 VAC ±10% 60 Hz
• Peso netto: 100 kg
