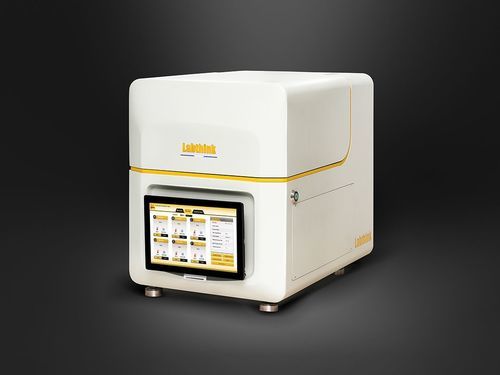

Sistema di test di diffusione C106H

di solubilitàdi permeabilità ai gasdi permeabilità

Panoramica

Il C106H è un sistema di prova basato sulla misura della differenza di pressione, progettato per determinare il tasso di trasmissione del gas, il coefficiente di solubilità, il coefficiente di diffusione e il coefficiente di permeabilità di film plastici, film compositi, materiali ad alta barriera, lastre e fogli metallici a diverse temperature. Il sistema è conforme a norme GB, ISO, ASTM e si rivolge a laboratori e centri R&D.

Caratteristiche del prodotto

• Dati accurati
  • Camera di prova a cupola con circolazione dell'aria a 360° e tecnologia di temperatura costante per maggiore stabilità termica.
  • Sensore di vuoto ad alta precisione importato, in grado di misurare materiali ad altissima barriera nell'intervallo 0.01–0.09 cm3/m2·24h·0.1MPa.
  • Sistema di controllo pneumatico e pompa del vuoto importati (fino a 0.2 Pa) per bassa probabilità di guasto, buona tenuta e controllo automatico del vuoto.
  • Compensazione automatica della pressione ad alta precisione per mantenere la differenza di pressione con fluttuazione < 0.2 kPa.
  • Pressione della camera ad alta pressione regolabile tra 10 kPa e 210 kPa.
• Alta efficienza
  • Sei celle di prova indipendenti (area di prova standard: 38,48 cm2) — sei provini testati simultaneamente alle stesse condizioni con risultati indipendenti.
  • Tempi di prova ridotti per materiali a barriera media/bassa e alta (tipicamente < 4 ore, inclusa la fase di vuoto, a seconda del materiale).
  • Bloccaggio automatico del campione per forza di serraggio costante e maggiore tenuta.
• Controllo intelligente
  • Tablet touch 12" (Windows) per un'operazione semplificata; modalità di prova automatica (inserire parametri e avviare con un clic).
  • Coperchio della camera con apertura/chiusura automatica e avvisi acustici/visivi; sensori intelligenti per la sicurezza operativa.
• Sicurezza e affidabilità
  • Computer industriale dedicato per la protezione del sistema e lo storage sicuro dei dati; componenti da fornitori riconosciuti.
• Risparmio di spazio e funzioni modulari
  • Ingombrio compatto rispetto ai tradizionali strumenti a sei celle; modalità professionali e intervalli personalizzabili; possibilità di prove con gas pericolosi (H2, CH4) su richiesta.

Principio di prova

Il campione precondizionato viene montato creando una barriera sigillata tra una camera ad alta pressione e una a bassa pressione. La camera a bassa pressione viene evacuata, quindi viene immesso il gas di prova nella camera ad alta pressione per mantenere una differenza di pressione costante controllabile. La permeazione viene determinata analizzando le variazioni di pressione nella camera a bassa pressione.

Norme

• ISO 15105-1
• ISO 2556
• GB/T 1038-2000
• ASTM D1434
• JIS K7126-1
• YBB 00082003

Applicazioni

• Film: Misura della trasmissione gassosa per film plastici, film compositi carta-plastica, film coestrusi, film alluminizzati, foil di alluminio e film compositi con foil.
• Lastre: Prove su lastre di PP, PVC, PVDC, foils metallici, pad in gomma, wafer di silicio e altri materiali in lastra.

Specifiche tecniche

• Modello: C106H
• Intervallo di prova (cm3/m2·24h·0.1MPa): 0,01 – 50.000
• Risoluzione: 0,001 cm3/m2·24h·0.1MPa
• Temperatura di prova: 15–50 °C (standard); 5–60 °C (opzionale)
• Risoluzione temperatura: 0,01 °C
• Fluttuazione temperatura: ±0,15 °C
• Umidità di prova: 0% (standard); 5–90% ±2% (personalizzabile)
• Risoluzione del vuoto: 0,01 Pa
• Precisione vuoto: ±0,2% (1%–100% scala)
• Grado di vuoto camera: ≤ 10 Pa
• Intervallo di pressione: 10 kPa – 210 kPa (regolabile)
• Fluttuazione di pressione: 0,2 kPa
• Pressione gas (max): 79,7 PSI / 550 kPa
• Dimensione porta: Ø 6 mm (tubo PU)
• Celle di prova: 6 celle indipendenti
• Dimensione campione: 4.6” × 4.6” (11,7 cm × 11,7 cm)
• Spessore max campione: ≤ 120 mil (≈ 3 mm)
• Area di prova standard: 38,48 cm2
• Gas di prova: O2, N2, CO2, ecc. (non forniti)
• Dimensioni (A×L×P): 23,6” × 19,2” × 25,9” (60 cm × 49 cm × 66 cm)
• Alimentazione: 120 VAC ±10% 60 Hz / 220 VAC ±10% 50 Hz
• Peso netto: ≈ 100 kg (220 lb)

Configurazione e opzioni

• Configurazione standard: Struttura principale, pompa del vuoto, tablet 12", campionatore, grasso per vuoto, tubo PU Ø6 mm.
• Opzioni: Compressore d'aria, CFR21 Part11, conformità sistema informatico GMP, DataShield™.

Nota importante

L'alimentazione e il gas di prova devono essere forniti dal cliente: porta Ø6 mm, pressione richiesta ≥ 79,7 PSI / 550 kPa. Le prove con gas pericolosi richiedono personalizzazioni e misure di sicurezza specifiche.
