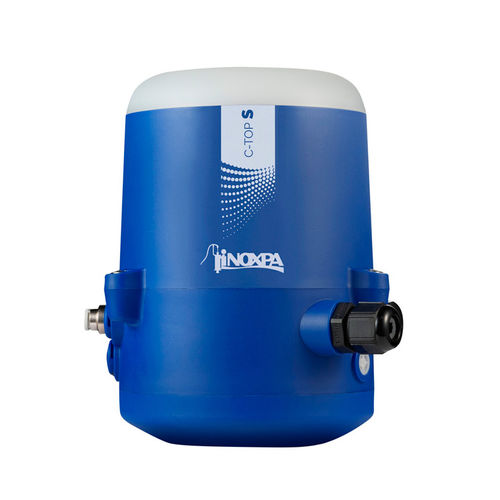

Unità di controllo di processo C-TOP S

per valvolaelettronica

Il C-TOP S è una testa di controllo che, adattandosi a qualsiasi attuatore di INOXPA, può automatizzare efficacemente ed in maniera decentralizzata valvole di processo con azionamento pneumatico. Queste valvole possono essere valvole a farfalle, valvole a sfera, valvole a membrana o valvole a singola e doppia sede. Principio di funzionamento La testa di controllo contiene un modulo elettronico con rilevazione lineare formato da vari sensori hall. Un sistema PLC invia segnali alle elettrovalvole attraverso il modulo elettronico della testata per controllare e azionare la valvola e, allo stesso tempo, il modulo elettronico invia segnali di retroalimentazione al PLC per indicare in che posizione si trova la valvola. La testata si deve configurare mediante i pulsanti del modulo elettronico. Per conoscere in ogni momento lo stato della valvola la testata si illumine con un colore determinato per ogni posizione della valvola. I colori di illuminazione della testata si possono configurare mediante gli interruttoi DIP situati anch’essi nel modulo elettronico. Progetto e caratteristiche Il C-TOP S si monta facilmente Nella parte superior dell’attuatore della valvola. Il modo di regolazione AUTOTUNE permette una configurazione rapida e semplice. Rilevazione lineare mediante sensori hall. Possibilità di montare fino a tre elettrovalvole. E’ necessaria una elettrovalvola con azionamento a semplice effetto, due per valvole con azionameno a doppio effetto e tre per le valvole Mixproof. Possibilità di collegare un sensore esterno. Indicazione luminosa dello stato della valvola visibile a 360°. Materiali Parti in plastica PA6 Viti A2
