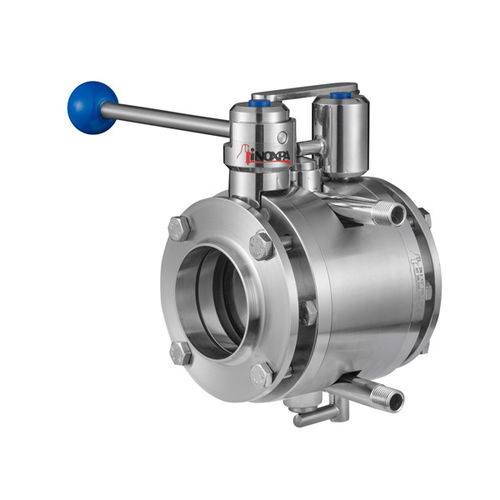

Valvola a farfalla A470

per tubazionichimicaper l'industria farmaceutica

La valvola a farfalla a tenuta A470 può essere utilizzata nella maggior parte delle applicazioni di prodotti liquidi nell'industria alimentare, farmaceutica e chimica. La valvola A470 offre una separazione sicura dei prodotti e previene la miscelazione accidentale in caso di rottura della guarnizione. Le applicazioni più comuni sono quelle che richiedono una separazione sicura del prodotto e delle soluzioni CIP in un unico punto o alla fine di un collettore (ad esempio, il ritorno CIP) o l'ingresso di una soluzione CIP in un serbatoio (attraverso una sfera di spruzzatura). Principio di funzionamento La valvola A470 offre una doppia sicurezza: i due dischi sono azionati contemporaneamente da un solo attuatore. Quando i due dischi sono chiusi, tra di essi è presente una camera. La camera è sotto pressione atmosferica in quanto si apre verso l'esterno, quindi, in caso di guasto di una delle due guarnizioni, la fuoriuscita del prodotto liquido indicherà un'eventuale miscelazione dei prodotti. Lo stato delle guarnizioni è controllato da uno dei due rilevatori di perdite. L'altro rilevatore superiore controlla l'ingresso della soluzione detergente per evitare qualsiasi tipo di contaminazione nella camera. Questi due rilevatori di perdite forniscono una protezione ottimale e consentono la pulizia della camera intermedia. Design e caratteristiche Design compatto e robusto. Basse perdite di pressione. Materiali Disco 1.4404 (AISI 316L) Metà del corpo 1.4301 (AISI 304) o 1.4404 (AISI 316L) Altre parti in acciaio inox 1.4301 (AISI 304) Guarnizione EPDM, FPM Finitura superficiale: Ra interno ≤ 0,8 μm Esterno lavorato Dimensioni disponibili: DIN EN 10357 serie A DN 25 - DN 100 (precedentemente DIN 11850 serie 2) ASTM A269/270 OD 1'' - OD 4'' (in precedenza per tubi OD) Connessioni Saldate
