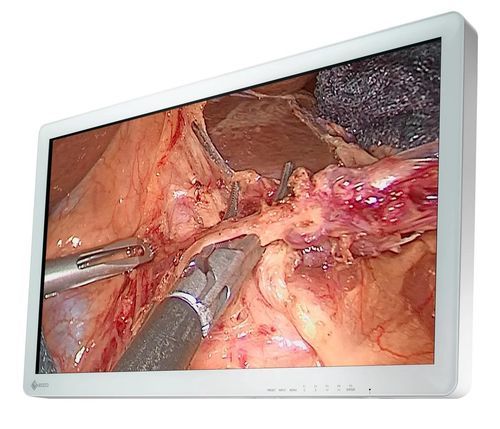

Monitor per sala operatoria CuratOR EX3220

chirurgicoper sala operatoriaper endoscopia

Panoramica
Il CuratOR EX3220 è un monitor chirurgico widescreen da 31,5 pollici con risoluzione Full HD (1920 x 1080) e pannello IPS, progettato per riprodurre con precisione le immagini endoscopiche e da microscopio operatorio. Monta un retroilluminazione LED a risparmio energetico, una luminosità tipica di 650 cd/m² e un rapporto di contrasto di 1400:1 per una visione chiara in sala operatoria.

Caratteristiche principali

• Alta luminosità (650 cd/m²) e pannello IPS per ampi angoli di visuale
• Classe di protezione anteriore IP45 (unità IP32)
• Design sottile e senza ventola per funzionamento silenzioso e facile disinfezione
• Frontale completamente piatto con pannello protettivo e angoli arrotondati per igiene e sicurezza
• Rotazione e specchiatura dell'immagine a 180°
• Picture-by-Picture (PbyP) e Picture-in-Picture (PiP) per visualizzare più sorgenti simultaneamente
• Regolazioni di visualizzazione indipendenti per ciascun ingresso (gamma 1,8–2,6 o modalità DICOM® Preset)
• Supporto di più segnali ingresso/uscita con loop-through e montaggio VESA standard

Display e imaging
L'EX3220 utilizza un pannello LCD IPS con retroilluminazione LED per garantire coerenza cromatica e ampi angoli di visione (178°/178°). Supporta colore a 10 bit via SDI e 8 bit per altri segnali, offrendo una resa accurata delle immagini chirurgiche. Il tempo di risposta tipico è 16 ms (nero-bianco-nero). I metodi di visualizzazione includono regolazione gamma e modalità DICOM® Preset per la visualizzazione medica in scala di grigi.

Design e igiene
La superficie frontale è completamente piatta e protetta da un pannello di sicurezza; gli angoli arrotondati riducono interferenze con le apparecchiature vicine. Il monitor raggiunge IP45 sulla parte anteriore e IP32 sull'insieme. Un copricavi mantiene le connessioni ordinate, migliorando sicurezza e igiene in sala operatoria. La progettazione senza ventola elimina le aperture di ventilazione per semplificare la pulizia e ridurre le perturbazioni del flusso d'aria.

Usabilità e funzionalità

• Ruotare o specchiare l'immagine di 180° per allinearla alla linea di vista del chirurgo e degli assistenti
• Modalità PbyP e PiP con dimensioni e posizione regolabili delle sorgenti secondarie
• In visualizzazione doppia, ogni sorgente può usare parametri di visualizzazione indipendenti (gamma 1,8–2,6 o modalità DICOM® Preset)
• GPI e RS-232C consentono il controllo esterno della selezione ingressi e della rotazione dello schermo per l'integrazione con sistemi chirurgici

Accessori forniti (tipici)

• Cavo di alimentazione AC
• Adattatore AC
• Viti per adattatore VESA x8
• Copricavi
• Disco utility (manuale di installazione PDF) e istruzioni per l'uso (possono variare a seconda del paese)

Specifiche tecniche

• Modello: CuratOR EX3220
• Variante: EX3220-WT: senza supporto
• Colore cabinet: Bianco
• Tipo pannello: IPS con pannello protettivo
• Retroilluminazione: LED
• Dimensione: 80,1 cm / 31,5"
• Risoluzione nativa: 1920 x 1080 (16:9)
• Dimensione immagine visibile (H x V): 698 x 393 mm
• Pixel pitch (H x V): 0,364 x 0,364 mm
• Colori visualizzati: 10 bit (SDI) – fino a 1,07 miliardi; 8 bit – 16,77 milioni
• Angoli di visione (H / V, tip.): 178° / 178°
• Luminosità (tip.): 650 cd/m²
• Rapporto di contrasto (tip.): 1400:1
• Tempo di risposta (tip.): 16 ms (nero-bianco-nero)
• Gamut colore (tip.): sRGB
• Ingressi: BNC (3G-SDI) x2, DVI-D x2 (HDCP 1.4), D-Sub 15 pin (mini), BNC (RGB C-Sync o Component), S-Video, BNC (Composite)
• Uscite / Loop through: BNC (3G-SDI) x2, DVI-D, BNC (RGB C-Sync o Component), S-Video, BNC (Composite)
• Frequenza scansione digitale (H / V): 15–75 kHz / 24–60 Hz
• Frequenza scansione analogica (H / V): 15–80 kHz / 24–85 Hz
• Formati di sincronizzazione: Separate, Composite, Sync on green
• Alimentazione: AC 100–240 V, 50/60 Hz
• Consumo massimo: 97 W
• Uscita alimentazione: DC 5 V, 1 A
• Visualizzazione simultanea: Picture-by-Picture (2 PbyP), Picture-in-Picture (PiP)
• Lingue OSD: inglese, tedesco, francese, italiano, spagnolo, svedese, giapponese, cinese semplificato, cinese tradizionale
• Connettori di comunicazione: RS-232C, GPI
• Altre funzioni: rotazione 180°, specchiatura
• Grado di protezione: IP45 (frontale), IP32 (posteriore)
• Peso netto (senza supporto): 9,9 kg
• Distanza fori VESA: 200 x 200 mm (M6, profondità 7–10 mm), 100 x 100 mm (M4, profondità 5–9 mm)
• Certificazioni e standard: CE / UKCA (dispositivo medico), ANSI/AAMI ES60601-1, CAN/CSA-C22.2 No. 60601-1, IEC/EN60601-1, VCCI-A, FCC-A, CAN ICES-3(A), RCM, RoHS, China RoHS, WEEE, CCC, EAC, BIS; classificazione FDA: Classe I
