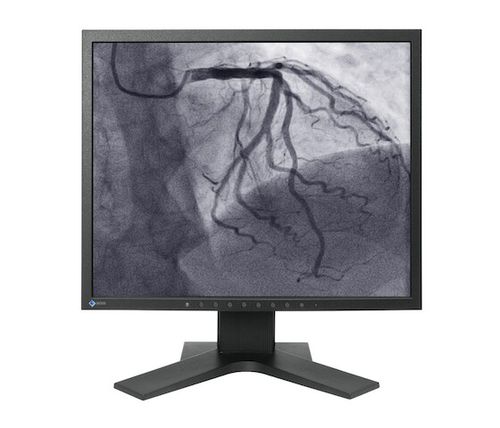

Monitor diagnostico LS1910

per angiografiacardiovascolareper sala operatoria

Panoramica
Monitor chirurgico 19" per la visualizzazione di immagini diagnostiche in cardiologia, angiografia e ambienti di sala operatoria ibrida. Calibrato in fabbrica secondo DICOM® Part 14 per una gradazione coerente. Supporta ingressi video digitali e analogici e offre montaggio VESA e opzione di supporto per installazioni in sala operatoria.

Caratteristiche principali

• Supporta più risoluzioni in ingresso; visualizzazione a dimensione reale, ingrandita o a schermo intero
• Ingressi digitali e analogici: DisplayPort e DVI-I (digital e analog RGBHV)
• Riconoscimento automatico dei segnali video analogici con regolazioni via OSD (On-Screen Display)
• Adattatori inclusi per connessioni analogiche legacy (D-Sub, DVI, BNC)
• Cinque preset DICOM® Part 14 di fabbrica conformi ai requisiti dei monitor diagnostici
• Pannello tipo IPS per ampi angoli di visione e immagini stabili senza sfarfallio
• Sensor di retroilluminazione interno e funzione di stabilità automatica per luminosità costante
• Montaggio VESA 100 x 100 mm; supporto opzionale (LS1910-S) con inclinazione, rotazione e regolazione in altezza
• Accesso frontale all'OSD con tasti bloccabili; ingresso prioritario per segnali di emergenza

Pannello / Display
Tipo pannello: IPS-like
Retroilluminazione: LED
Dimensione: 19" (48,3 cm)
Risoluzione nativa: 1280 x 1024 (5:4)
Immagine visibile (L x A): 376,3 x 301,1 mm
Pitch pixel (L x A): 0,294 x 0,294 mm
Colori: 8-bit, 16,77 milioni
Angoli di visuale (L / A): 178° / 178°
Luminosità (tipica): 330 cd/m²; raccomandata per calibrazione: 250 cd/m²
Rapporto di contrasto (tipico): 1000:1
Tempo di risposta (tipico): 13 ms salita, 12 ms discesa

Segnali video / Ingressi
Terminali ingresso: DisplayPort, DVI-I (digital & analog RGBHV)
Frequenza scansione digitale (H / V): 30 - 80 kHz / 60 - 75 Hz
Frequenza scansione analogica (H / V): 30 - 80 kHz / 50 - 85 Hz
Formati di sync: Separate Sync, Composite Sync, SoG

USB
Upstream: USB 2.0 Tipo-B (comunicazione monitor ↔ PC)
Downstream: USB 2.0 Tipo-A (dispositivi esterni)

Alimentazione
Alimentazione: AC 100 - 240 V, 50 / 60 Hz
Consumo massimo: < 58 W
Modalità risparmio: < 10 W
Gestione energetica: Digitale (DVI DMPM); Analogica (VESA DPM)
Uscita alimentazione: DC 5 V, 1 A (Hirose)

Funzioni

• Ingresso DVI-A prioritario per segnali di emergenza
• Sensor di retroilluminazione per compensazione della luminosità
• OSD con lingue selezionabili e controlli bloccabili
• Cinque preset DICOM® Part 14 di fabbrica (conformità DIN 6868-157 per monitor diagnostici)

Certificazioni & Normative
CE / UKCA (Dispositivo medico), IEC/EN 60601-1, CAN/CSA C22.2 No.60601-1, ANSI/AAMI ES60601-1, EN60601-1-2 Classe B, FCC-B, RoHS, WEEE, CCC, BIS

Fisico & Ambientale
Grado di protezione: IP20
Peso netto: LS1910 (senza supporto): 4,3 kg; LS1910-S (con supporto): 6,1 kg
Distanza fori VESA: 100 x 100 mm, M4, profondità 5–10 mm

Specifiche tecniche

• Varianti modello: LS1910 (senza supporto), LS1910-S (con supporto, nero)
• Risoluzione nativa: 1280 x 1024 (5:4)
• Dimensione pannello: 19" / Immagine visibile: 376,3 x 301,1 mm
• Luminosità: 330 cd/m² (tipica); target calibrazione: 250 cd/m²
• Contrasto: 1000:1
• Angoli di visione: 178° / 178°
• Colori: 8-bit (16,77 milioni)
• Tempo di risposta: 13 ms salita / 12 ms discesa
• Ingressi: DisplayPort, DVI-I (digital & analog)
• USB: Upstream USB 2.0 Tipo-B; Downstream USB 2.0 Tipo-A
• Alimentazione: AC 100–240 V, <58 W; uscita DC 5 V / 1 A (Hirose)
• Funzioni: calibrazione DICOM® Part 14, sensore retroilluminazione, ingresso DVI-A prioritario, blocco OSD
• Certificazioni: CE/UKCA, IEC/EN60601-1, CAN/CSA, ANSI/AAMI ES60601-1, EN60601-1-2 Classe B, FCC-B, RoHS, WEEE, CCC, BIS
• Grado IP: IP20
