Monitor medico EX4342

per endoscopiaper sala operatoriachirurgico

Panoramica

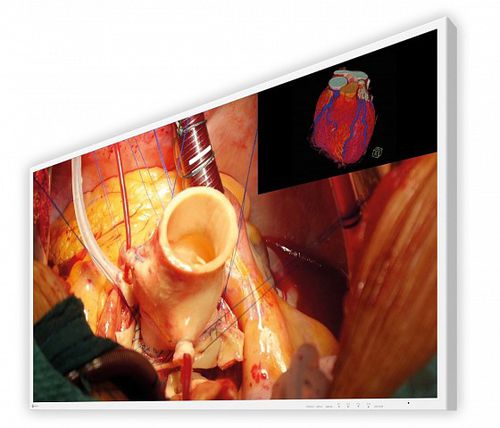

Il CuratOR EX4342 è un monitor chirurgico da 43" con risoluzione 4K UHD (3840×2160), supporto HDR (PQ & HLG) ed emulazione colore BT.2020. Progettato per endoscopia e microchirurgia, monta un pannello IPS con vetro laminato protettivo e frontale IP45 per pulizia igienica.

Caratteristiche principali

• 4K UHD (3840×2160) per visualizzazione dettagliata
• Luminosità tipica: 700 cd/m²
• Emulazione BT.2020 per distinguere sfumature sottili
• Supporto HDR (PQ e HLG)
• Picture-by-Picture (PbyP) e Picture-in-Picture (PinP)
• Auto Input Detection per commutazione segnale affidabile
• Peso netto ca. 16,4 kg e montaggio compatibile VESA
• Frontale completamente piatto con vetro protettivo (frontale: IP45)

Display e imaging

• Pannello: IPS con vetro laminato protettivo (9H)
• Profondità colore: 10-bit (SDI) fino a 1,07 miliardi di colori; 8-bit: 16,77 M
• Angoli di visuale: 178°/178° (H/V)
• Rapporto di contrasto: 1000:1 (tipico)
• Tempo di risposta: 8 ms (gray-to-gray)
• Gamut colore: emulazione BT.2020 per accuratezza cromatica chirurgica

Connettività e segnali video

• Ingressi: BNC (3G-SDI), BNC (12G-SDI), DVI-D, DisplayPort, HDMI
• Uscite: DisplayPort, BNC (12G-SDI), DVI-D (pass-through)
• Supporta 4K@60 Hz tramite interfacce a singolo cavo
• 12G-SDI per trasmissioni stabili su lunghe distanze (circa fino a 30 m)

Design e installazione

• Variazione modello: EX4342 (senza supporto)
• Colore scocca: Bianco
• Peso netto: ca. 16,4 kg
• VESA: 400×200 mm, M8, profondità 8–15 mm (parete/soffitto/carrello)
• Coperchio cavi fornito per un cablaggio ordinato e igienico

Alimentazione e consumi

• Ingresso AC: 100–240 V, 50/60 Hz
• Alimentazione monitor: DC 48 V, 3,0 A
• Consumo massimo: 144 W
• Uscita alimentazione: DC 5 V, 2 A

Sicurezza, normative e accessori

• Certificazioni selezionate: CE/UKCA (dispositivo medico), ANSI/AAMI ES60601-1, CAN/CSA, IEC/EN 60601-1, FCC-A, RoHS, WEEE, CCC, BIS
• Classificazione FDA: Classe I (indicata)
• Accessori forniti (possono variare): copertura cavi, 2 fascette, 4 viti di fissaggio, Utility Disk (IFU, manuale di installazione)
• Accessori opzionali: staffa a parete FWM6300; adattatore VESA 400×200

Uso e vantaggi clinici

• Progettato per utilizzo 24/7 in sala operatoria con frontale igienico e completamente piatto
• Mostra strutture tissutali e dettagli fini per procedure mininvasive e a cielo aperto
• Funzioni come rotazione 180°, specchio, regolazione indipendente dei segnali affiancati e preset gamma/DICOM migliorano il flusso di lavoro in sala operatoria

Specifiche tecniche

• Modello: EX4342 (CuratOR EX4342)
• Tipo pannello: IPS con vetro laminato protettivo (9H)
• Retroilluminazione: LED
• Dimensione: 109,2 cm / 43" (16:9)
• Risoluzione nativa: 3840×2160
• Dimensione immagine visibile (H×V): 941,2×529,4 mm
• Pixel pitch: 0,2451×0,2451 mm
• Colori display: 10-bit (SDI) fino a 1,07B; 8-bit: 16,77 M
• Luminosità (tipica): 700 cd/m²
• Contrasto: 1000:1
• Tempo di risposta: 8 ms (gray-to-gray)
• Ingressi/Uscite: BNC (3G/12G-SDI), DVI-D, DisplayPort, HDMI
• Visualizzazione simultanea: PbyP (2) / PinP
• OSD: inglese, tedesco, francese, spagnolo, italiano, svedese, giapponese, cinese semplificato, cinese tradizionale, russo, portoghese
• Comunicazione: RS-232C
• Protezione: IP45 (frontale), IP32 (posteriore)
• Peso netto: ca. 16,4 kg
• Distanza VESA: 400×200 mm, M8, profondità 8–15 mm
• Alimentazione: AC 100–240 V, 50/60 Hz; Monitor DC 48 V, 3,0 A; Max 144 W
• Accessori forniti: copertura cavi, fascette x2, viti di fissaggio x4, Utility Disk (IFU, manuale di installazione)
