Acquisizione del valore misurato sensibile alla corrente alternata/discontinua di tipo B
Valori di risposta regolabili
Per la protezione delle persone, la protezione antincendio e la protezione degli impianti

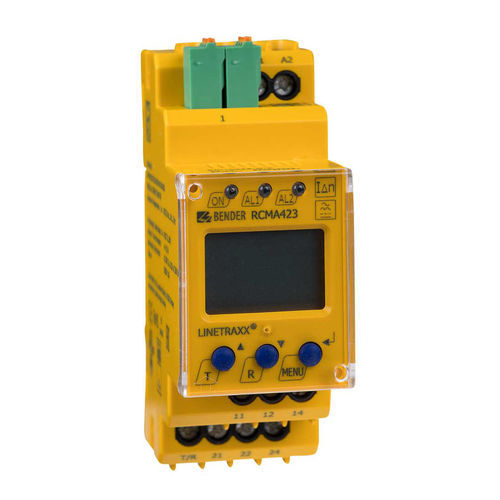

Il monitor sensibile alle correnti residue AC/DC RCMA423 è progettato per il monitoraggio di sistemi di alimentazione con messa a terra (sistemi TN e TT) in cui possono verificarsi correnti di guasto continue o correnti residue continuamente superiori a zero. Si tratta in particolare di carichi contenenti raddrizzatori a sei impulsi o raddrizzatori unidirezionali con attenuazione, come convertitori, caricabatterie, apparecchiature da cantiere con azionamenti a controllo di frequenza. Anche le correnti nei singoli conduttori possono essere monitorate dall'RCMA423.
Lo stadio di preallarme (50...100 % del valore di risposta impostato IΔn2) consente di distinguere tra preallarme e allarme. Poiché i valori sono misurati con trasformatori di corrente, il dispositivo è quasi indipendente dalla corrente di carico e dalla tensione nominale del sistema.
Monitor di corrente residua sensibile AC/DC Tipo B secondo IEC 62020 e IEC/TR 60755
misura del valore di r.m.s. (AC+DC)
Due valori di risposta regolabili separatamente 30 mA...3 A
Gamma di frequenza 0...2000 Hz
Ritardo all'avvio, ritardo alla risposta e ritardo al rilascio
Visualizzazione digitale del valore misurato tramite display LC
Memoria del valore misurato per il valore operativo
Monitoraggio del collegamento del TA
LED: Accensione, Allarme 1, Allarme 2
---
