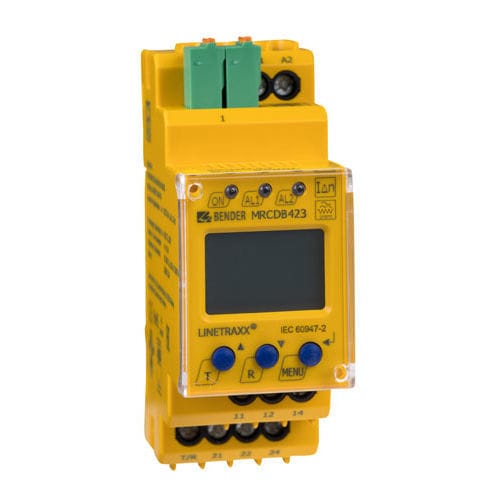

Monitor di proving TN LINETRAXX® MRCDB423

di sicurezza elettricaper sistemi informatici medicali

L'MRCDB423 sensibile alla corrente AC/DC con i corrispondenti trasformatori di corrente di misura CTUB101-CTBC... sono utilizzati come protezione aggiuntiva (protezione contro i contatti indiretti) nei sistemi con messa a terra (sistemi TN e TT) in cui possono verificarsi correnti di guasto AC o DC. Fanno parte di questi sistemi in particolare i carichi che contengono raddrizzatori a sei impulsi o raddrizzatori unidirezionali con spianamento, come convertitori, caricabatterie, apparecchiature da cantiere con azionamenti a controllo di frequenza. Poiché i valori sono misurati con trasformatori di corrente, l'MRCDB423 è quasi indipendente dalla tensione nominale e dalla corrente di funzionamento del sistema monitorato. La corrente residua di funzionamento IΔn2, il ritardo di risposta ton2 e la corrente residua IΔ attualmente misurata sono visualizzati sul display standard. Utilizzando un MRCDB423 con un trasformatore di corrente adeguato e un elemento di commutazione con proprietà di isolamento, la combinazione di dispositivi soddisfa i requisiti della norma IEC 60947-2 Allegato M per un dispositivo di protezione MRCD. L'applicazione è specificamente destinata a obiettivi di protezione quali la protezione delle persone, la protezione antincendio e la protezione degli impianti. L'elemento di commutazione non deve superare un tempo di spegnimento di 17 ms.
