In alternativa alla prova di isolamento mediante verifica periodica
È possibile effettuare misure sensibili alle alternanze, alle pulsazioni o alla corrente alternata/discontinua selezionando il trasformatore di corrente di misura per ciascun canale
Funzione di preselezione
Analisi delle armoniche, DC, THF
Risposta in frequenza regolabile per la protezione delle persone, la protezione antincendio, la protezione degli impianti

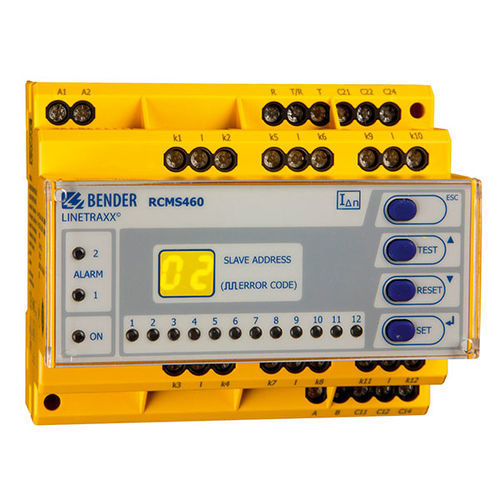

Il sistema RCMS è costituito da uno o più monitor di corrente residua RCMS460-D/-L o RCMS490-D/-L, in grado di rilevare e valutare le correnti di guasto, residue e di esercizio nelle alimentazioni elettriche collegate a terra tramite i relativi trasformatori di corrente di misura. La tensione massima del sistema da monitorare dipende dalla tensione nominale di isolamento del trasformatore di corrente di misura utilizzato nel caso di sistemi a sbarra, oppure dai cavi o dai conduttori attraversati.
I trasformatori di corrente di misura della serie CTBS25 o CTUB100 sono necessari per misurare correnti residue sensibili alla corrente alternata/discontinua (secondo IEC/TR 60755: tipo B). Richiedono un alimentatore da 24 V CC (ad es. serie STEP-PS). I trasformatori di corrente di misura delle serie CTAC... (chiusi), WR (rettangolari), WS (split-core) e WF... (flessibili) sono utilizzati per le correnti alternate e pulsanti (secondo IEC/TR 60755: Tipo A).
Ai canali di misura del monitor è possibile collegare qualsiasi combinazione delle varie serie di trasformatori di corrente di misura. Ogni RCMS460-D/-L e RCMS490-D/-L dispone di 12 canali di misura. È possibile collegare fino a 90 monitor di corrente residua tramite un bus BMS (interfaccia RS-485 con protocollo BMS), monitorando così fino a 1080 canali di misura (sottocircuiti).
---
