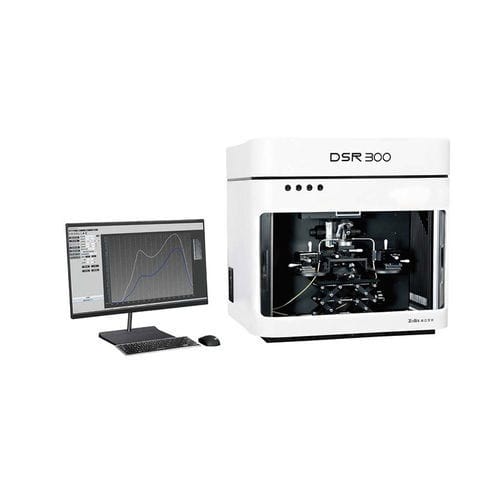

Apparecchio di misurazione per spettrometri DSR300

di controllodi tensioneda banco

Il sistema di misura della risposta spettrale micro-nano della serie DSR300 è dedicato ai materiali a bassa dimensione e fornisce misure di scansione spettrale e di scansione della corrente fotografica ad alta precisione. lo spot di rilevamento di 40 m rende il sistema in grado di misurare un campione di dimensioni minime di 100 μm. La sorgente luminosa ad altissima stabilità garantisce un'elevata precisione; è possibile integrare nel sistema più sorgenti luminose per misurare una varietà di rivelatori. Il software è facile da usare e controlla automaticamente il funzionamento del dispositivo. Funzione: il sistema è in grado di misurare una varietà di rivelatori reattività spettrale efficienza quantica esterna curva IT della tensione di bias mappatura LBIC test di linearità della risposta Parametri tecnici principali Sorgente luminosa Sorgente luminosa allo xeno Gamma spettrale: 250 - 1800 nm Instabilità: ＜ 1% Sorgente di luce supercontinua Gamma spettrale: 400 - 2400 nm Frequenza: 0,01 - 200 MHz Larghezza d'impulso: 100 ps Laser CW Lunghezza d'onda opzionale: 405 nm, 532 nm, 633 nm, 808 nm, 980 nm; Instabilità: ＜ 1% Laser pulsato Lunghezza d'onda opzionale: 375 nm, 405 nm, 488 nm, 785 nm, 976 nm; larghezza dell'impulso: 100 ps Frequenza: 1-20 MHz Micro lente obiettivo 10x (standard) Distanza di lavoro＞17 mm NA: 0,42 Gamma spettrale: 350 - 800 nm obiettivo 50x Distanza di lavoro＞17 mm NA: 0,42 Gamma spettrale: 480 - 1800 nm obiettivo UV 50x Distanza di lavoro＞12 mm NA: 0,42 Gamma spettrale: 240 - 500 nm obiettivo riflettente 40x Distanza di lavoro＞7,8 mm NA: 0,5 Gamma spettrale: 200 nm - 20 um Unità di acquisizione dati Amplificatore Lock-in Frequenza: 20 Hz - 1 KHz Deriva: ＜ 0,1°/℃ sotto i 10 kHz Modalità di ingresso in tensione o corrente Sensibilità da 1nV a 1V a fondo scala Guadagno di corrente 106 o 108 V/A Riserva dinamica >100 dB Display: X, Y, R,θ
