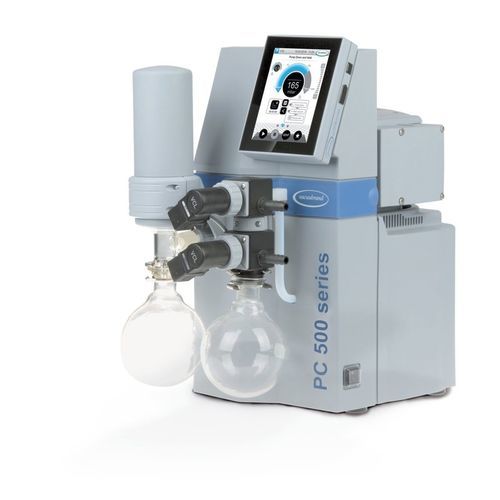

Pompa a vuoto da laboratorio PC 520 select

a diaframmasenza oliomultistadio

Panoramica

• Controller VACUU·SELECT con interfaccia grafica per semplificare il lavoro in laboratorio
• Processi predefiniti per risparmiare tempo e garantire risultati riproducibili
• Editor di applicazioni intuitivo per creare sequenze di processo personalizzate
• Pompa a diaframma chimica a 2 stadi (basata su MZ 2C NT) compatibile con solventi e condensati
• Funzionamento simultaneo di due applicazioni di vuoto indipendenti con controllo elettronico

Descrizione
Il gruppo di pompaggio per chimica PC 520 select rappresenta una soluzione compatta ed economica per l'esercizio parallelo di due processi di vuoto controllati elettronicamente con una sola pompa. La pompa di base è la MZ 2C NT a due stadi, adatta per applicazioni di laboratorio di media entità con solventi comuni. Ogni attacco di vuoto dispone di una valvola solenoide indipendente per il controllo elettronico e di valvole di non ritorno per evitare contaminazioni incrociate. Il controller VACUU·SELECT offre un'interfaccia basata sulle applicazioni, processi predefiniti, controllo manuale del setpoint, modalità di distillazione e un editor drag‑and‑drop per creare sequenze personalizzate. Per l'evaporazione dei solventi il sistema rileva la pressione di ebollizione e passa al controllo a due punti per stabilizzare la pressione durante l'ebollizione. Il separatore in ingresso (vetro con rivestimento protettivo) impedisce l'ingresso di particelle e gocce nella pompa. Il condensatore dei vapori di scarico consente il recupero quasi completo dei solventi se utilizzato con una linea d'acqua refrigerata o un refrigeratore.

Dati tecnici e grafici
Portata max. 50 Hz: 2 m3/h
Portata max. 60 Hz: 1.4 cfm
Vacuum ultimo: 7 mbar / 5 torr
Vacuum ultimo con gas ballast: 12 mbar / 9 torr
Numero teste: 2
Numero di stadi: 2
Controller di vuoto: VACUU·SELECT
Temp. ambiente minima (esercizio): 10 °C
Temp. ambiente massima (esercizio): 40 °C
Temp. minima immagazzinamento: -10 °C
Temp. massima immagazzinamento: 60 °C
Pressione di ritorno max. (ass.): 1.1 bar
Collegamento ingresso: 2 x innesto tubazione DN 8-10 mm
Collegamento uscita: innesto tubazione DN 8-10 mm
Collegamento refrigerante: 2 x innesto tubazione DN 6-8 mm
Potenza nominale: 0.18 kW
Velocità nominale 50/60 Hz: 1500/1800 min-1
Classe di protezione IEC 60529: IP 20
Dimensioni (L x P x H): 435 x 272 x 457 mm
Peso: 19.6 kg
Rumorosità a 50 Hz: 45 dBA
Certificazione ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
Consegna: Gruppo di pompaggio completamente assemblato, pronto all'uso, con manuale
Tensione nominale: 230 V
Frequenza di rete: 50-60 Hz
Interfacce: Ethernet (RJ45): Modbus TCP / USB (Type A): trasferimento dati, aggiornamento software / RS-232 (adattatore richiesto)

Caratteristiche / specifiche tecniche

• Modello: PC 520 select
• Principio di pompaggio: Pompa a diaframma chimica a 2 stadi (basata su MZ 2C NT)
• Portata 50 Hz: 2 m3/h
• Vacuum ultimo: 7 mbar (5 torr)
• Vacuum ultimo con gas ballast: 12 mbar (9 torr)
• Teste / stadi: 2 / 2
• Controller: VACUU·SELECT con interfaccia grafica, processi predefiniti e editor di applicazioni
• Funzionalità: Operazione simultanea di due applicazioni di vuoto indipendenti
• Separatore ingresso: Vetro con rivestimento protettivo
• Condensatore gas di scarico: Per recupero solventi con raffreddamento adeguato
• Connessioni: Ingresso 2x DN 8-10 mm; Uscita DN 8-10 mm; Refrigerante 2x DN 6-8 mm
• Potenza motore: 0.18 kW, 1500/1800 min-1 (50/60 Hz)
• Classe di protezione: IP 20
• Dimensioni/Peso: 435 x 272 x 457 mm / 19.6 kg
• Livello sonoro: 45 dBA (50 Hz)
• Tensione: 230 V, 50-60 Hz
