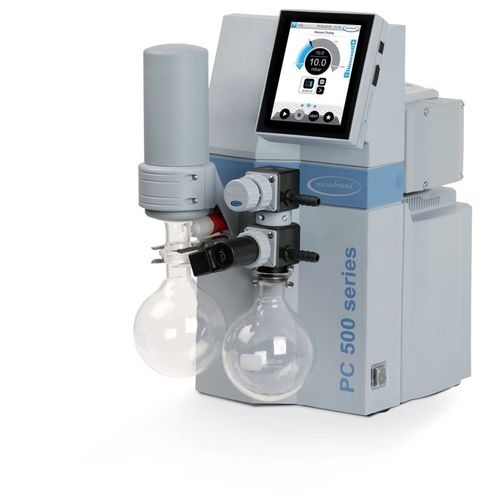

Sistema di vuoto per evaporatori rotanti PC 511 select

da laboratorioa diaframmasenza olio

Panoramica

• Controller di vuoto VACUU·SELECT con interfaccia grafica e processi predefiniti
• Processi predefiniti per attività di laboratorio comuni — risparmio di tempo e riproducibilità
• Editor di applicazioni drag‑and‑drop per creare sequenze personalizzate
• Pompa MZ 2C NT a membrana a due stadi, priva di olio, compatibile con prodotti chimici e condensati
• Funzionamento simultaneo di due applicazioni di vuoto indipendenti tramite due connessioni di aspirazione (una con regolazione manuale)

Descrizione del prodotto
Il PC 511 select è un sistema di pompaggio compatto ed economico progettato per eseguire in parallelo due applicazioni di vuoto indipendenti con una sola pompa. Il cuore del sistema è la pompa a membrana MZ 2C NT a due stadi. Il controller integrato VACUU·SELECT offre un'interfaccia basata sulle applicazioni con routine predefinite e un editor per sequenze personalizzate. Nella evaporazione di solventi, la porta di controllo elettronica rileva la pressione di ebollizione e commuta in controllo a due punti per stabilizzare la pressione durante i fenomeni di ebollizione. Una seconda porta di vuoto con regolazione manuale del flusso consente un processo indipendente simultaneo sulla stessa pompa. Il separatore all'ingresso in vetro con rivestimento protettivo trattiene particelle e gocce per proteggere la pompa. Il condensatore sul lato pressione permette un'elevata recupero dei solventi se collegato ad acqua refrigerata o a un refrigeratore a circuito chiuso, favorendo il riciclo e la protezione ambientale.

Dati tecnici e grafici (estratto)
Portata max 50 Hz: 2 m3/h
Portata max 60 Hz: 1.4 cfm
Vuoto finale: 7 mbar / 5 torr
Vuoto finale con gas ballast: 12 mbar / 9 torr
Numero di teste: 2
Numero di stadi: 2
Controller di vuoto: VACUU·SELECT
Temperatura ambiente min (esercizio): 10 °C
Temperatura ambiente max (esercizio): 40 °C
Temperatura ambiente min (stoccaggio): -10 °C
Temperatura ambiente max (stoccaggio): 60 °C
Pressione massima di scarico (ass.): 1.1 bar
Connessione aspirazione: 2 x becco DN 8-10 mm
Connessione pressione: becco DN 8-10 mm
Connessioni refrigerante: 2 x becco DN 6-8 mm
Potenza nominale: 0.18 kW
Velocità nominale 50/60 Hz: 1500/1800 min-1
Classe di protezione IEC 60529: IP 20
Dimensioni L x P x H: 435 x 272 x 457 mm
Peso: 19.2 kg
Rumore (livello di pressione sonora) a 50 Hz: 45 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
Certificazione NRTL: No
Fornito: Unità di pompaggio completa, pronta all'uso, con manuale

Caratteristiche / specifiche tecniche

• Modello: PC 511 select
• Marca: VACUUBRAND
• Controller: VACUU·SELECT (GUI, applicazioni predefinite, editor applicazioni)
• Tipo di pompa: MZ 2C NT, due stadi, senza olio
• Portata (50 Hz): 2 m3/h — (60 Hz: 1.4 cfm)
• Vuoto finale: 7 mbar (senza gas ballast); 12 mbar (con gas ballast)
• Teste / stadi: 2 / 2
• Potenza nominale: 0.18 kW; Velocità nominale: 1500 / 1800 min‑1 (50/60 Hz)
• Connessioni: aspirazione 2 x DN 8-10 mm, pressione DN 8-10 mm, raffreddamento 2 x DN 6-8 mm
• Pressione max di ritorno (ass.): 1.1 bar
• Intervallo temperatura: 10–40 °C (esercizio); -10–60 °C (stoccaggio)
• Protezione: IP 20; Rumore: 45 dBA (50 Hz)
• Interfacce: Ethernet (RJ45) Modbus TCP, USB (Type A), RS‑232 tramite adattatore
• ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
• Fornitura: unità completa pronta all'uso, con manuale
