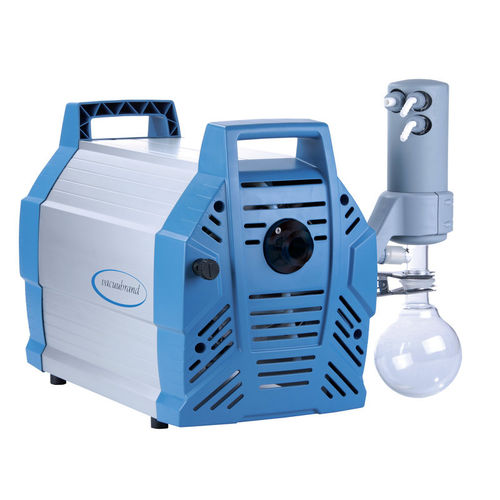

Pompa a vuoto da laboratorio MV 10C NT +EK

a diaframmamultistadiosenza olio

Panoramica

• Eccellente resistenza chimica e tolleranza ai vapori
• Tempi di processo ridotti grazie ad alti flussi anche vicino al vuoto limite
• Basse vibrazioni e funzionamento silenzioso
• Buon vuoto limite anche con gas ballast
• Versioni +EK: recupero solventi tramite condensatore di emissione

Descrizione del prodotto
Le pompe a diaframma per applicazioni chimiche a quattro stadi offrono un evacuamento continuo e senza olio di gas e vapori corrosivi e soddisfano requisiti industriali stringenti. La configurazione a quattro stadi con otto cilindri del MV 10C NT combina elevata capacità di aspirazione con un vuoto limite di 0,9 mbar in un formato compatto. Le parti a contatto con i fluidi sono realizzate in fluoropolimeri resistenti alla corrosione. I diaframmi sandwich in PTFE migliorano l'affidabilità e la vita operativa. La versione +EK è dotata di condensatore di emissione per il recupero dei solventi. È disponibile opzionalmente un separatore di aspirazione in vetro (AK) con rivestimento protettivo per proteggere la pompa da particelle e gocce liquide.

Dettagli chiave del prodotto

• Vuoto limite: 0.9 mbar
• Vuoto limite con gas ballast: 1.5 mbar
• Portata massima (50 Hz): 9.5 m³/h

Dati tecnici e grafici
Portata massima 50 Hz: 9.5 m³/h
Portata massima 60 Hz: 5.6 cfm
Vuoto limite: 0.9 mbar / 0.68 torr
Vuoto limite con gas ballast: 1.5 mbar / 1.1 torr
Numero di teste: 8
Numero di stadi: 4
Temperatura ambiente minima (esercizio): 10 °C
Temperatura ambiente massima (esercizio): 40 °C
Temperatura minima (stoccaggio): -10 °C
Temperatura massima (stoccaggio): 60 °C
Pressione max uscita (ass.): 1.1 bar
Connessione ingresso: Flangia piccola KF DN 25
Connessione uscita: Beccuccio tubo DN 8-10 mm
Connessioni liquido refrigerante: 2 × DN 6-8 mm
Potenza nominale: 0.53 kW
Velocità nominale (50/60 Hz): 1650 min⁻¹
Classe di protezione IEC 60529: IP 40
Dimensioni (L × P × H): 528 × 387 × 395 mm
Peso: 28.3 kg
Rumore (SPL) a 50 Hz: 50 dBA
Conformità ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
Certificazione NRTL: No
Fornito: Gruppo di pompaggio completamente montato, pronto all'uso, con manuale
Tensione nominale range 1: 200–230 V
Frequenza: 50–60 Hz

Caratteristiche / specifiche tecniche

• Modello: MV 10C NT +EK
• Tipo: Pompa a diaframma chimica, 4 stadi, 8 cilindri (senza olio)
• Vuoto limite (senza gas ballast): 0.9 mbar
• Vuoto limite (con gas ballast): 1.5 mbar
• Portata (50 Hz): 9.5 m³/h
• Potenza motore: 0.53 kW
• Connessione aspirazione: KF DN 25
• Connessione pressione: Beccuccio DN 8-10 mm
• Connessioni raffreddamento: 2 × DN 6-8 mm
• Dimensioni: 528 × 387 × 395 mm
• Peso: 28.3 kg
