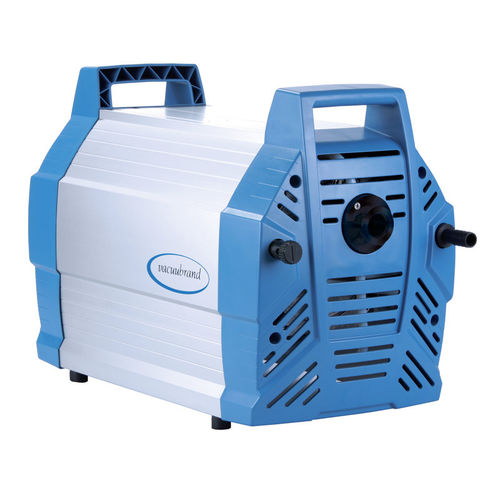

Pompa a vuoto da laboratorio MV 10C NT

a diaframmasenza oliomultistadio

Panoramica

• Eccellente resistenza chimica e tolleranza ai vapori
• Elevata velocità di pompaggio che riduce i tempi di processo anche vicino al vuoto ultimo
• Basse vibrazioni e funzionamento silenzioso
• Buon vuoto ultimo anche con gas ballast
• Opzione di recupero solventi (EK) per miglior impatto ambientale

Descrizione

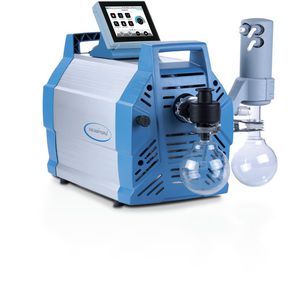

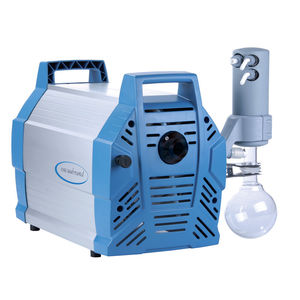

Le pompe a membrana a quattro stadi, prive di olio, sono progettate per il pompaggio continuo di gas e vapori corrosivi e per soddisfare requisiti elevati di vuoto ultimo. La MV 10C NT ha una costruzione compatta a otto cilindri e quattro stadi che combina un'elevata portata con un vuoto ultimo di 0,9 mbar. Tutte le parti interne a contatto con il fluido pompato sono realizzate in fluoropolimeri resistenti chimicamente. Le membrane sandwich in PTFE e le valvole in PTFE aumentano la durata e l'affidabilità. Con il condensatore di scarico (EK) la MV 10C NT +EK permette il recupero efficiente dei solventi. In opzione è disponibile un separatore di aspirazione (AK) con matraccio di vetro (rivestimento protettivo) per proteggere da particelle e gocce di liquido.

Dettagli principali del prodotto
Vuoto ultimo: 0.9 mbar
Vuoto ultimo con gas ballast: 1.5 mbar
Portata max 50 Hz: 9.5 m³/h

Dati tecnici e grafici
Portata max 50 Hz: 9.5 m³/h
Portata max 60 Hz: 5.6 cfm
Vuoto ultimo: 0.9 mbar / 0.68 torr
Vuoto ultimo con gas ballast: 1.5 mbar / 1.1 torr
Numero cilindri: 8
Numero stadi: 4
Temperatura ambiente operativa: 10 °C a 40 °C
Temperatura di stoccaggio: -10 °C a 60 °C
Pressione max di mandata (ass.): 1.1 bar
Connessione aspirazione: Flangia KF DN 25
Connessione mandata: Bocchettone DN 15 mm
Potenza nominale: 0.53 kW
Velocità nominale 50/60 Hz: 1650 min-1
Classe di protezione IEC 60529: IP 40
Dimensioni L x P x H: 533 × 260 × 359 mm
Peso: 28.1 kg
Rumorosità (50 Hz): 50 dBA
ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
Tensione nominale: 200-230 V
Frequenza di rete: 50-60 Hz

Accessori / Opzioni

• Condensatore di scarico (EK) per recupero solventi
• Separatore di aspirazione (AK) con matraccio in vetro (rivestimento protettivo)
• Opzioni di spina (CEE, UK, US) e kit ricambi (membrane e valvole)

Caratteristiche / specifiche tecniche

• Progettazione: pompa a membrana quattro stadi, otto cilindri, senza olio
• Materiali a contatto: fluoropolimeri resistenti chimicamente
• Membrane: membrane sandwich in PTFE per maggiore durata
• Portata (50 Hz): 9.5 m³/h
• Vuoto ultimo: 0.9 mbar (0.68 torr)
• Vuoto ultimo con gas ballast: 1.5 mbar (1.1 torr)
• Potenza motore: 0.53 kW, 1650 min-1 (50/60 Hz)
• Connessioni: aspirazione KF DN 25; mandata bocchettone DN 15 mm
• Pressione max mandata: 1.1 bar (ass.)
• Temperature: esercizio 10 °C a 40 °C; stoccaggio -10 °C a 60 °C
• Protezione: IP 40
• Peso: 28.1 kg; Dimensioni (L×P×H): 533 × 260 × 359 mm
• Rumorosità: 50 dBA (50 Hz)
• ATEX: II 3/- G Ex h IIC T3 Gc X (Internal Atmosphere only)
• Consegna: pompa montata, pronta all'uso, con manuale
