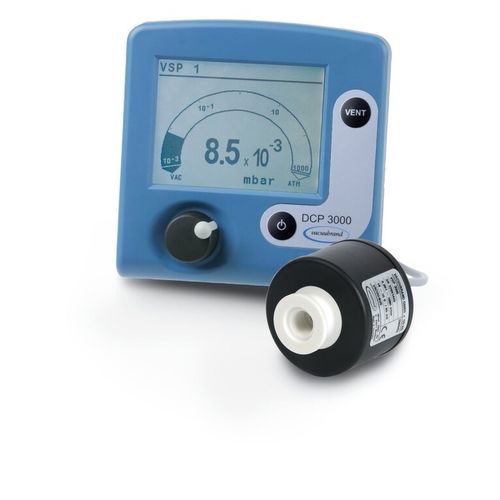

Vacuometro da laboratorio DCP 3000 + VSP 3000

digitaleda bancocompatto

Panoramica

• Strumento di misura del vuoto per il collegamento di sensori di vuoto esterni e misurazione diretta sull'applicazione
• Espandibile fino a otto sensori: VSK 3000 / VACUU·VIEW (atm. fino a 0,1 mbar) e VSP 3000 / VACUU·VIEW extended (atm. fino a 10^-3 mbar)
• Misura di pressione relativa con sensori di riferimento (VSK 3000) e funzione data-logger fino a 32.000 punti (RS 232C)
• Sensore VSP 3000 in plastica/ceramica resistente chimicamente basato su principio di conducibilità termica (Pirani)

Descrizione
Il DCP 3000 completamente elettronico consente misurazioni direttamente sull'impianto tramite un ampio display retroilluminato e una manopola di selezione sensori di semplice uso. È possibile collegare fino a otto sensori di vuoto (combinazione VSK 3000 e VSP 3000). Lo strumento supporta la misurazione di pressione relativa con sensore di riferimento (VSK 3000), punti di commutazione dipendenti dalla pressione per valvole esterne e la registrazione dati fino a 32.000 punti tramite l'interfaccia RS 232C. Il sensore VSP 3000 utilizza il principio Pirani e copre il range da atmosfera a 10^-3 mbar. La costruzione in materiali plastici (PBT, PUR) e ceramica aumenta la resistenza chimica e la resistenza meccanica rispetto ai sensori Pirani tradizionali.

Dati tecnici e grafici
Limite superiore: 1000 mbar / 750 torr
Limite inferiore: 1 x 10^-3 mbar / 1 x 10^-3 torr
Principio di misura: conducibilità termica (Pirani), sensore plastica/ceramica
Precisione: ±15% (0,01–5 mbar)
Connessioni di vuoto: flangia KF DN16 e boccola DN 6/10 mm
Temperatura operativa: 10 °C a 40 °C; stoccaggio: -10 °C a 60 °C
Temperatura del fluido: continuo 40 °C; breve termine 80 °C
Materiale custodia: plastica resistente chimicamente
Classe di protezione: involucro IP20; frontale IP42; UL50E Type 1
Peso e dimensioni: 0,44 kg; 144 x 124 x 114 mm (L x P x A)
Sensore: VSP 3000, cavo sensore 2 m; cavo di collegamento 2 m
Interfaccia: RS 232C
Certificazione NRTL: Sì

Caratteristiche / specifiche tecniche

• Campo di misura: atmosfera a 1 x 10^-3 mbar
• Principio: Pirani (conducibilità termica) con sensore plastica/ceramica
• Precisione: ±15% (0,01–5 mbar)
• Espandibile fino a 8 sensori (mix VSK 3000 / VSP 3000)
• Data logger: fino a 32.000 punti (RS 232C)
• Connessioni: KF DN16 e boccola DN 6/10 mm
• Temperature operative/di stoccaggio e limiti fluido come indicato
• Gradi di protezione: IP20 / frontale IP42; UL Type 1
• Peso/dimensioni e lunghezze cavi come indicato
• Confezione: DCP 3000 con sensore esterno VSP 3000, alimentatore e manuale
