Vacuometro digitale DCP 3000

Panoramica

• Strumento di misura del vuoto per collegamento di sensori di vuoto esterni e misurazione direttamente sull'impianto
• Flessibile ed espandibile: fino a otto sensori (fino a 4 × VSK 3000 / VACUU·VIEW e 4 × VSP 3000 / VACUU·VIEW extended)
• Misura della pressione relativa con sensore di riferimento (VSK 3000) e funzione data‑logger fino a 32.000 punti di misura (RS 232C)
• Sensore VSK 3000 a diaframma ceramico capacitivo (allumina), misura di pressione assoluta indipendente dal tipo di gas, alta resistenza chimica
• Elevata precisione di misura, stabilità termica e nel tempo; interfacce: RS 232C; connessioni: KF DN16, PTFE 10/8 mm, ricambio DN 6/10 mm

Descrizione

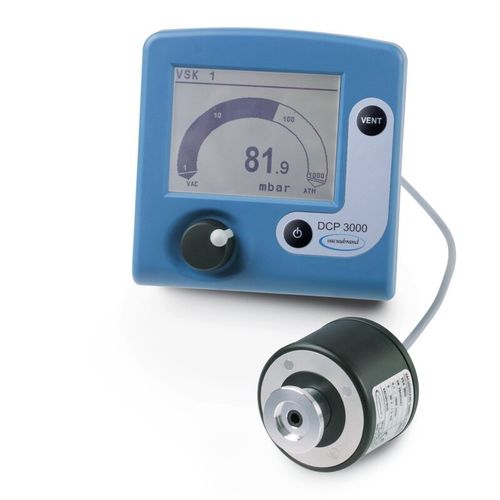

Il set vacuometro DCP 3000 + VSK 3000 consente misure di pressione direttamente sul processo tramite un ampio display retroilluminato e una manopola rotativa per selezionare i sensori collegati. È possibile collegare fino a otto sensori (combinazioni di VSK 3000 / VACUU·VIEW e VSP 3000 / VACUU·VIEW extended). Lo strumento supporta la misura di pressione relativa con sensore di riferimento (VSK 3000), punti di commutazione dipendenti dalla pressione per il controllo di valvole esterne e la registrazione dei dati fino a 32.000 punti; i dati si leggono via RS‑232C. Il VSK 3000 è un sensore a diaframma ceramico capacitivo (allumina) che copre l'intervallo atmosfera → 0,1 mbar, fornisce misure assolute indipendenti dal gas e alta resistenza chimica, adatto per misure direttamente sul processo con stabilità termica e nel tempo. Si veda VACUU·VIEW come alternativa.

Dati tecnici e grafici
Limite superiore di misura (mbar/hPa): 1080 mbar
Limite superiore (torr): 810 torr
Limite inferiore di misura (mbar/hPa): 0.1 mbar
Limite inferiore (torr): 0.1 torr
Principio di misura: Diaframma ceramico (allumina), capacitivo, indipendente dal gas, pressione assoluta
Precisione: < ±1 mbar/hPa/torr / ±1 digit (dopo taratura, temperatura costante)
ATEX: II 3/- G Ex h IIC T3 Gc X (solo atmosfera interna)
Coefficiente di temperatura: < 0.07 mbar/hPa / 0.05 torr /K
Connessioni vuoto: Flangia KF DN16; raccordo tubo PTFE 10/8 mm; beccuccio DN 6/10 mm
Temperatura di stoccaggio: -10 °C a 60 °C
Temperatura di esercizio: 10 °C a 40 °C
Temp. max fluido continuo: 40 °C; breve termine: 80 °C
Materiale involucro: plastica robusta con buona resistenza chimica
Classe di protezione IEC 60529: IP20 (frontale: IP42)
Classe UL50E: Type 1
Peso: 0,44 kg
Dimensioni (L × P × H): 144 × 124 × 114 mm
Sensore: VSK 3000 esterno; cavo sensore: 2 m; cavo di collegamento: 2 m
Interfaccia: RS 232C; certificazione NRTL

Caratteristiche / specifiche tecniche

• Prodotto: Set DCP 3000 + VSK 3000 (vacuometro con sensore esterno)
• Tipo di sensore: VSK 3000 diaframma ceramico capacitivo (allumina), indipendente dal gas
• Campo di misura: atmosfera fino a 0,1 mbar (VSK 3000)
• Espandibilità: fino a 8 sensori (max. 4 × VSK 3000 / VACUU·VIEW e 4 × VSP 3000 / VACUU·VIEW extended)
• Data logger: fino a 32.000 punti (RS 232C)
• Connessioni: KF DN16, PTFE 10/8 mm, beccuccio DN 6/10 mm
• Temperatura esercizio: 10 °C – 40 °C; stoccaggio: -10 °C – 60 °C
• Classi di protezione: IP20 (involucro), IP42 frontale; UL50E Type 1
• Peso e dimensioni: 0,44 kg; 144 × 124 × 114 mm
• Alimentazione / certificazione: alimentatore incluso; certificazione NRTL
