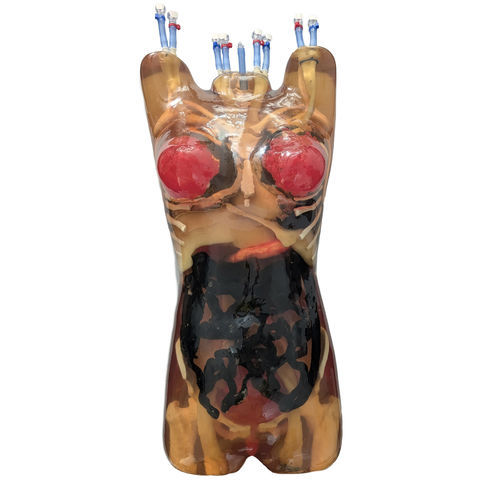

Phantom di calibrazione per ecografia TO-A07

per radiografiaper tomografiaper scanner a raggi X

Breve descrizione Questo phantom è stato progettato utilizzando un set di dati TC di una paziente donna sana di 35 anni (altezza 168 cm, IMC corretto a 22). Sviluppato utilizzando un software AI avanzato per estrarre le strutture anatomiche, il modello offre un'elevata precisione e accuratezza anatomica. Anatomia

• Spina vertebrale completa
• Gabbia toracica completa
• Spalle e clavicole
• Pelvi
• Ossa femorale parziale
• Trachea
• Cuore (2 Atri, 2 Ventricoli; 4 Valvole; SVC; IVC; Aorta; caratteristica appendice; strutture valvolari flessibili; esofago)
• Polmoni
• Diaframma
• Seni (materiale che imita il tessuto corporeo, tessuti di grasso mammario, tessuti della ghiandola mammaria)
• Fegato
• Cistifellea
• Stomaco
• Reni
• Splena
• Pancreas
• Grosso e Piccolo Intestino
• e intestino tenue
• Vescica
• Cervicale
• Canale vaginale
• Ovaie
• Utero

Caratteristiche Il phantom offre movimenti dinamici cardiaci e respiratori. È progettato per una compatibilità multimodale (raggi X, TC, ultrasuoni) e accetta diversi tipi di mezzi di contrasto. I materiali avanzati che imitano i tessuti replicano i tessuti molli e le ossa per supportare la formazione in radiologia, lo sviluppo di sistemi e la ricerca. Caratteristiche del cuore pulsante

• Modello di cuore pulsante con movimento ciclico delle pareti cardiache
• Camere riempibili d'acqua con minime sacche d'aria
• Accesso per l'inserimento di cateteri endovenosi
• Pulsatilità regolabile: 0-200 BPM
• Lunghezza dell'impulso regolabile: 0-750 ms
• Potenza del flusso di impulsi regolabile: 0-100%
• Due uscite 0-6 L/min (sistole/diastole)
• Pressione arteriosa in uscita fino a 430 mmHg
• Disponibile in 220 V o 110 V

Caratteristiche dei polmoni respirabili

• I polmoni statici possono essere convertiti in polmoni dinamici gonfiabili
• Movimento respiratorio ciclico realistico
• Tasso di respirazione regolabile: 0-45 respiri al minuto
• Volume del respiro regolabile: 250 ml, 300 ml - 1200 ml (incrementi di 100 ml)
• Sistema completo installato su una base sicura in Garolite (G10)

Personalizzazioni opzionali

• Funzione pelle personalizzata (inclusa su richiesta)
• Strati di grasso personalizzati per simulare un IMC più elevato: componenti aggiuntivi opzionali per IMC 28 e IMC 35
• Diametro della trachea cava personalizzabile e altre modifiche specificate dal cliente

Compatibilità con le immagini e note Ottimizzato per raggi X, TC ed ecografia; utilizzabile anche in risonanza magnetica, con limitazioni nel realismo del tratto gastrointestinale. Le immagini cliniche e le scansioni mostrate sono state ottenute da versioni personalizzate di questo phantom (cuore/polmoni dinamici e tratto gastrointestinale vuoto/riempibile). Possono essere presenti piccole variazioni nell'aspetto a causa delle caratteristiche del materiale e delle tolleranze di produzione. Inclusi nell'ordine

• Torso adulto (dinamico) Phantom
• Pompa cardiaca
• Pompa polmonare
• Manuale d'uso e istruzioni di montaggio
• Garanzia di 2 anni
• Custodia rigida

Proprietà tecniche (tabella riassuntiva) Tipo di tessuto | Velocità del suono [m/s] | Densità [g/cm3] | Attenuazione @2,25 MHz [dB/cm] | Durezza [Shore OO] | T2 [ms] | Puntini Organi con macchioline (fegato, reni, ecc.) | 1435 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | VARIABILE Organi senza scaglie (stomaco, intestino, ecc.) | 1400 ± 10 | 0,99 | 1,0 ± 0,2 | 20 | 70 | NO Tessuto corporeo | 1410 ± 10 | 1,00 | 1,2 ± 0,2 | 30 | 65 | NO/LOW Osso corticale | 3000 ± 30 | 2,31 | 6,4 ± 0,3 | N/A | N/A | N/A Osso trabecolare | 2800 ± 50 | 2,03 | 21 ± 2 | N/A | N/A | N/A Proprietà termiche del materiale che imita l'osso (sintesi) Conduttività termica: 0,776 W/m-K Capacità termica specifica volumetrica: 1,040 MJ/m3-K Diffusività termica: 0,746 mm2/s Resistività termica: 1,289 m-K/W Calore specifico: 0,978 J/g-°C Velocità del suono: 3070 m/s Valori UH del materiale che imita il tessuto (media) Tessuto corporeo: -25 Osso trabecolare: 800 Osso corticale: 1300 Aorta: 40 Vena Cava: 40 Trachea: 80 (parte in tessuto), -1000 (parte piena d'aria) Polmoni: -850 Pancreas: 110 Diaframma: 80 Tessuti grassi mammari: -25 Tessuti della ghiandola mammaria: 35 Cervice: 50 Canale vaginale: 50 Milza: 110 Reni: 110 Vescica: 35 Parete del retto e parete del colon sigmoideo: 100 Cuore: 40 Stomaco: -850 Intestino crasso e intestino tenue: 80 (tessuto), -1000 (aria) Ovaie: 50 Utero: 50 Note Per impostazione predefinita, il phantom ha un aspetto ambrato traslucido; le caratteristiche della pelle e gli strati di grasso personalizzati sono disponibili come componenti aggiuntivi opzionali. Le piccole tolleranze di produzione possono causare piccole variazioni nell'aspetto.
